ISO認證廠家，產品品質達到ROHS、UL、REACH標準；
pcb射頻連接器板端彎式穿墻母頭tnc連接器
料號：RHT-615-0241
標簽：PCB板端,彎式,母頭,tnc連接器,穿墻
產品特點：
產品規格
| 溫度范圍 | -55~+155°C |
| 震動 | 100m/S2 (10 to 2000 Hz) 15g |
| 特性阻抗 | 50Ω |
| 頻率范圍 | DC~3GHz |
| 工作電壓 | 500Vr.m.s |
| 耐壓 | 1500Vr.m.s |
| 中心接觸電阻 | ≦10mΩ |
| 外導體電阻 | ≦2.5mΩ |
| 絕緣電阻 | ≧5000MΩ |
| 中心導體保持力 | ≦0.57N |
| 插入損耗 | ≤0.20dB |
| 電壓駐波比?直式 | ≤1.22/3GHz |
| 電壓駐波比?彎式 | ≤1.30/3GHz |
| 耐用性 | ≧500次 |
注釋：具體規格參考圖紙
| 類型 | 材料 | 表面處理 |
| 主體 | 黃銅 | 鍍鎳 |
| 絕緣體 | 鐵氟龍 | 白色 |
| 中心針 | 黃銅 | 鍍金 |
包裝與運輸
產品圖紙
pcb射頻連接器板端彎式穿墻母頭tnc連接器
料號:RHT-615-0242 產品特點：
標簽:PCB板端,彎式,母頭,tnc連接器,穿墻
產品規格
| 阻抗 | 50ohm |
| 頻率范圍 | 50 ohm為0~11GHz，75ohm為0~1 GHz |
| 電壓駐波比 | 直式 ≦ 1.3max / 彎式≦ 1.5max |
| 耐電壓 | 1500 V rms |
| 工作電壓 | 500 V rms |
| 中心接觸電阻 | ≦ 3.0 mΩ (Milliohms max.) |
| 外接觸電阻 | ≦ 2.0 mΩ (Milliohms max.) |
| 絕緣電阻 | ≧5 × 103mΩ (Milliohms min.) |
| 耦合方式 | 7/16-28 螺紋連接< |
| 保持力 | 6 lbs min. |
| 配接耐久性 | ≧500 次 （針對鈹銅合金接觸件） |
| 溫度范圍 | Teflon -65oC~+165oC |
| 螺母鎖定保持力 | 100 lbs. min. |
| 振動 | MIL-STD-202 Meth. 204 |
| 抗腐蝕性 | MIL-STD-202 Meth. 101 |
注釋：具體規格參考圖紙
| 部件 | 材料 | 表面處理 |
| 主體 | 黃銅 | 鍍鎳 |
| 中心針 | 鈹青銅 | 鍍金 |
| 絕緣子 | 氟樹脂 | 無 |
產品圖紙
包裝與運輸
TNC連接頭90度螺母鎖緊接RG8同軸線纜
料號:RHT-615-0235 產品特點：
標簽:同軸線纜,彎式,母頭,tnc連接器,螺母鎖緊,RG8
產品規格
| 阻抗 | 50ohm |
| 頻率范圍 | 50 ohm為0~11GHz，75ohm為0~1 GHz |
| 電壓駐波比 | 直式 ≦ 1.3max / 彎式≦ 1.5max |
| 耐電壓 | 1500 V rms |
| 工作電壓 | 500 V rms |
| 中心接觸電阻 | ≦ 3.0 mΩ (Milliohms max.) |
| 外接觸電阻 | ≦ 2.0 mΩ (Milliohms max.) |
| 絕緣電阻 | ≧5 × 103mΩ (Milliohms min.) |
| 耦合方式 | 7/16-28 螺紋連接< |
| 保持力 | 6 lbs min. |
| 配接耐久性 | ≧500 次 （針對鈹銅合金接觸件） |
| 溫度范圍 | Teflon -65oC~+165oC |
| 螺母鎖定保持力 | 100 lbs. min. |
| 振動 | MIL-STD-202 Meth. 204 |
| 抗腐蝕性 | MIL-STD-202 Meth. 101 |
注釋：具體規格參考圖紙
| 部件 | 材料 | 表面處理 |
| 主體 | 黃銅 | 鍍鎳 |
| 中心針 | 鈹青銅 | 鍍金 |
| 絕緣子 | 氟樹脂 | 無 |
產品圖紙
包裝與運輸
tnc型連接器彎式圓形5引腳穿墻式母頭 PCB板端
料號:RHT-615-0419 產品特點：
標簽:TNC連接器,彎式,母頭,穿孔,接PCB板
產品規格
| 阻抗 | 50ohm |
| 頻率范圍 | 50 ohm為0~11GHz，75ohm為0~1 GHz |
| 電壓駐波比 | 直式 ≦ 1.3max / 彎式≦ 1.5max |
| 耐電壓 | 1500 V rms |
| 工作電壓 | 500 V rms |
| 中心接觸電阻 | ≦ 3.0 mΩ (Milliohms max.) |
| 外接觸電阻 | ≦ 2.0 mΩ (Milliohms max.) |
| 絕緣電阻 | ≧5 × 103mΩ (Milliohms min.) |
| 耦合方式 | 7/16-28 螺紋連接< |
| 保持力 | 6 lbs min. |
| 配接耐久性 | ≧500 次 （針對鈹銅合金接觸件） |
| 溫度范圍 | Teflon -65oC~+165oC |
| 螺母鎖定保持力 | 100 lbs. min. |
| 振動 | MIL-STD-202 Meth. 204 |
| 抗腐蝕性 | MIL-STD-202 Meth. 101 |
注釋：具體規格參考圖紙
| 部件 | 材料 | 表面處理 |
| 主體 | 黃銅 | 鍍鎳 |
| 中心針 | 鈹青銅 | 鍍金 |
| 絕緣子 | 氟樹脂 | 無 |
產品圖紙
包裝與運輸
tnc型射頻連接器直式母頭母針壓接式接同軸線纜
料號:RHT-615-0420 產品特點：
標簽:TNC連接器,直式,母頭,壓接式,接線
產品規格
| 阻抗 | 50ohm |
| 頻率范圍 | 50 ohm為0~11GHz，75ohm為0~1 GHz |
| 電壓駐波比 | 直式 ≦ 1.3max / 彎式≦ 1.5max |
| 耐電壓 | 1500 V rms |
| 工作電壓 | 500 V rms |
| 中心接觸電阻 | ≦ 3.0 mΩ (Milliohms max.) |
| 外接觸電阻 | ≦ 2.0 mΩ (Milliohms max.) |
| 絕緣電阻 | ≧5 × 103mΩ (Milliohms min.) |
| 耦合方式 | 7/16-28 螺紋連接< |
| 保持力 | 6 lbs min. |
| 配接耐久性 | ≧500 次 （針對鈹銅合金接觸件） |
| 溫度范圍 | Teflon -65oC~+165oC |
| 螺母鎖定保持力 | 100 lbs. min. |
| 振動 | MIL-STD-202 Meth. 204 |
| 抗腐蝕性 | MIL-STD-202 Meth. 101 |
注釋：具體規格參考圖紙
| 部件 | 材料 | 表面處理 |
| 主體 | 黃銅 | 鍍鎳 |
| 中心針 | 鈹青銅 | 鍍金 |
| 絕緣子 | 氟樹脂 | 無 |
產品圖紙
包裝與運輸
tnc射頻連接器彎式母頭穿孔式接PCB板
料號:RHT-615-0421 產品特點：
標簽:TNC連接器,彎式,母頭,穿孔,接PCB板
產品規格
| 阻抗 | 50ohm |
| 頻率范圍 | 50 ohm為0~11GHz，75ohm為0~1 GHz |
| 電壓駐波比 | 直式 ≦ 1.3max / 彎式≦ 1.5max |
| 耐電壓 | 1500 V rms |
| 工作電壓 | 500 V rms |
| 中心接觸電阻 | ≦ 3.0 mΩ (Milliohms max.) |
| 外接觸電阻 | ≦ 2.0 mΩ (Milliohms max.) |
| 絕緣電阻 | ≧5 × 103mΩ (Milliohms min.) |
| 耦合方式 | 7/16-28 螺紋連接< |
| 保持力 | 6 lbs min. |
| 配接耐久性 | ≧500 次 （針對鈹銅合金接觸件） |
| 溫度范圍 | Teflon -65oC~+165oC |
| 螺母鎖定保持力 | 100 lbs. min. |
| 振動 | MIL-STD-202 Meth. 204 |
| 抗腐蝕性 | MIL-STD-202 Meth. 101 |
注釋：具體規格參考圖紙
| 部件 | 材料 | 表面處理 |
| 主體 | 黃銅 | 鍍鎳 |
| 中心針 | 鈹青銅 | 鍍金 |
| 絕緣子 | 氟樹脂 | 無 |
產品圖紙
包裝與運輸
tnc射頻連接器彎式母頭穿孔式接PCB板最先出現在仁昊偉業。
]]>視頻 射頻同軸連接器tnc直式穿墻公頭面板安裝
料號:RHT-615-0235 產品特點：
標簽:面板安裝,公頭,直式,穿墻,tnc連接器
產品規格
| 阻抗 | 50ohm |
| 頻率范圍 | 50 ohm為0~11GHz，75ohm為0~1 GHz |
| 電壓駐波比 | 直式 ≦ 1.3max / 彎式≦ 1.5max |
| 耐電壓 | 1500 V rms |
| 工作電壓 | 500 V rms |
| 中心接觸電阻 | ≦ 3.0 mΩ (Milliohms max.) |
| 外接觸電阻 | ≦ 2.0 mΩ (Milliohms max.) |
| 絕緣電阻 | ≧5 × 103mΩ (Milliohms min.) |
| 耦合方式 | 7/16-28 螺紋連接< |
| 保持力 | 6 lbs min. |
| 配接耐久性 | ≧500 次 （針對鈹銅合金接觸件） |
| 溫度范圍 | Teflon -65oC~+165oC |
| 螺母鎖定保持力 | 100 lbs. min. |
| 振動 | MIL-STD-202 Meth. 204 |
| 抗腐蝕性 | MIL-STD-202 Meth. 101 |
注釋：具體規格參考圖紙
| 部件 | 材料 | 表面處理 |
| 主體 | 黃銅 | 鍍鎳 |
| 中心針 | 鈹青銅 | 鍍金 |
| 絕緣子 | 氟樹脂 | 無 |
產品圖紙
包裝與運輸
tnc連接器母頭前鎖穿墻直式180度插PCB板帶防水圈
料號:RHT-615-0422 產品特點：
標簽:TNC連接器,直式,母頭,180度,穿孔,PCB板,防水,前鎖穿墻
產品規格
| 阻抗 | 50ohm |
| 頻率范圍 | 50 ohm為0~11GHz，75ohm為0~1 GHz |
| 電壓駐波比 | 直式 ≦ 1.3max / 彎式≦ 1.5max |
| 耐電壓 | 1500 V rms |
| 工作電壓 | 500 V rms |
| 中心接觸電阻 | ≦ 3.0 mΩ (Milliohms max.) |
| 外接觸電阻 | ≦ 2.0 mΩ (Milliohms max.) |
| 絕緣電阻 | ≧5 × 103mΩ (Milliohms min.) |
| 耦合方式 | 7/16-28 螺紋連接< |
| 保持力 | 6 lbs min. |
| 配接耐久性 | ≧500 次 （針對鈹銅合金接觸件） |
| 溫度范圍 | Teflon -65oC~+165oC |
| 螺母鎖定保持力 | 100 lbs. min. |
| 振動 | MIL-STD-202 Meth. 204 |
| 抗腐蝕性 | MIL-STD-202 Meth. 101 |
注釋：具體規格參考圖紙
| 部件 | 材料 | 表面處理 |
| 主體 | 黃銅 | 鍍鎳 |
| 中心針 | 鈹青銅 | 鍍金 |
| 絕緣子 | 氟樹脂 | 無 |
產品圖紙
包裝與運輸

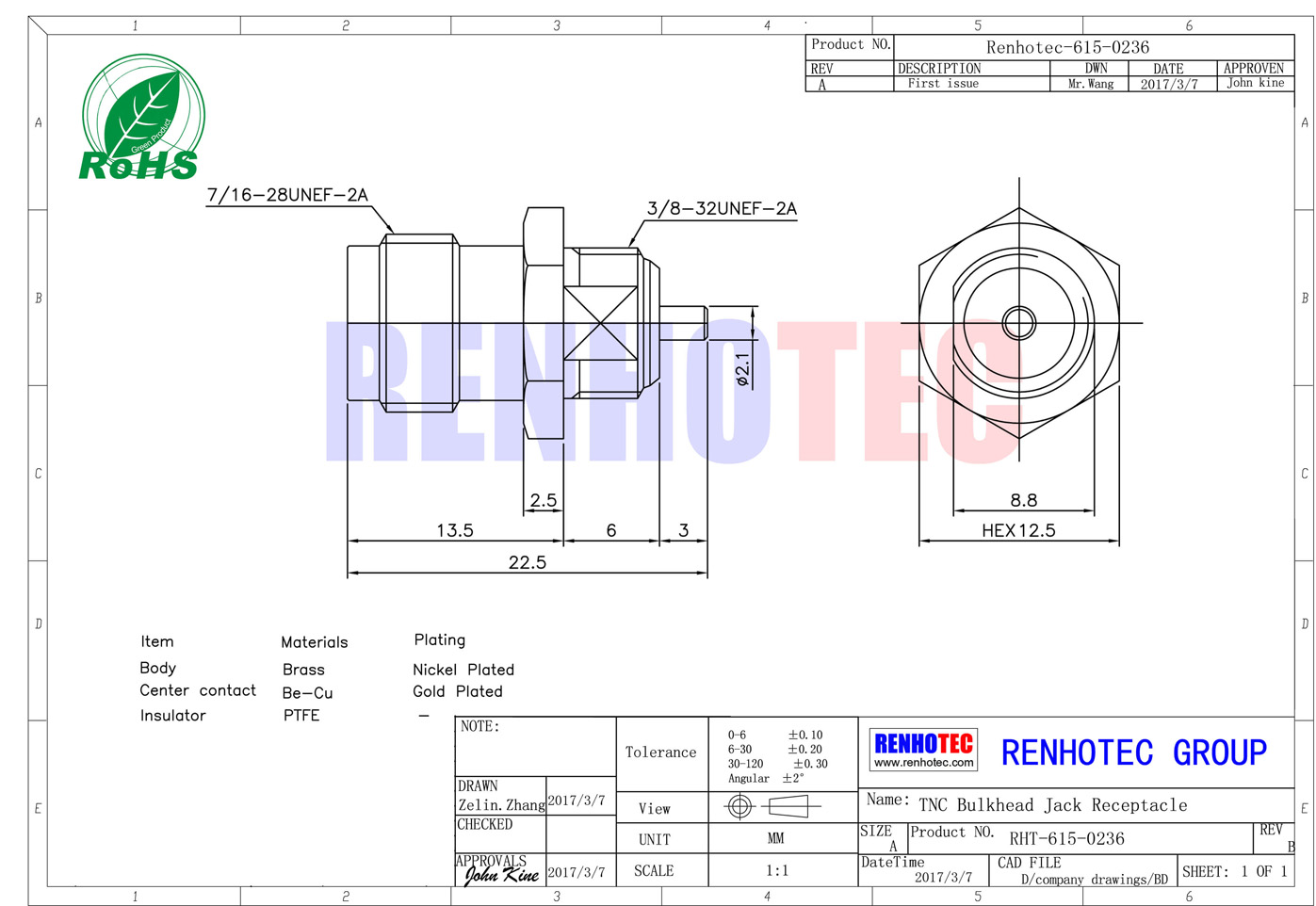

同軸視頻直式穿墻焊接tnc型射頻連接器母頭面板安裝
料號:RHT-615-0236 產品特點：
標簽:面板安裝,母頭,直式,穿墻,tnc連接器
產品規格
| 阻抗 | 50ohm |
| 頻率范圍 | 50 ohm為0~11GHz，75ohm為0~1 GHz |
| 電壓駐波比 | 直式 ≦ 1.3max / 彎式≦ 1.5max |
| 耐電壓 | 1500 V rms |
| 工作電壓 | 500 V rms |
| 中心接觸電阻 | ≦ 3.0 mΩ (Milliohms max.) |
| 外接觸電阻 | ≦ 2.0 mΩ (Milliohms max.) |
| 絕緣電阻 | ≧5 × 103mΩ (Milliohms min.) |
| 耦合方式 | 7/16-28 螺紋連接< |
| 保持力 | 6 lbs min. |
| 配接耐久性 | ≧500 次 （針對鈹銅合金接觸件） |
| 溫度范圍 | Teflon -65oC~+165oC |
| 螺母鎖定保持力 | 100 lbs. min. |
| 振動 | MIL-STD-202 Meth. 204 |
| 抗腐蝕性 | MIL-STD-202 Meth. 101 |
注釋：具體規格參考圖紙
| 部件 | 材料 | 表面處理 |
| 主體 | 黃銅 | 鍍鎳 |
| 中心針 | 鈹青銅 | 鍍金 |
| 絕緣子 | 氟樹脂 | 無 |
產品圖紙
包裝與運輸
tnc接口連接器直式后鎖穿墻母頭焊接式接線
料號:RHT-615-0423 產品特點：
標簽:tnc連接器,插頭,直式,焊接,同軸線纜
產品規格
| 阻抗 | 50ohm |
| 頻率范圍 | 50 ohm為0~11GHz，75ohm為0~1 GHz |
| 電壓駐波比 | 直式 ≦ 1.3max / 彎式≦ 1.5max |
| 耐電壓 | 1500 V rms |
| 工作電壓 | 500 V rms |
| 中心接觸電阻 | ≦ 3.0 mΩ (Milliohms max.) |
| 外接觸電阻 | ≦ 2.0 mΩ (Milliohms max.) |
| 絕緣電阻 | ≧5 × 103mΩ (Milliohms min.) |
| 耦合方式 | 7/16-28 螺紋連接< |
| 保持力 | 6 lbs min. |
| 配接耐久性 | ≧500 次 （針對鈹銅合金接觸件） |
| 溫度范圍 | Teflon -65oC~+165oC |
| 螺母鎖定保持力 | 100 lbs. min. |
| 振動 | MIL-STD-202 Meth. 204 |
| 抗腐蝕性 | MIL-STD-202 Meth. 101 |
注釋：具體規格參考圖紙
| 部件 | 材料 | 表面處理 |
| 主體 | 黃銅 | 鍍鎳 |
| 中心針 | 鈹青銅 | 鍍金 |
| 絕緣子 | 氟樹脂 | 無 |
產品圖紙
包裝與運輸
