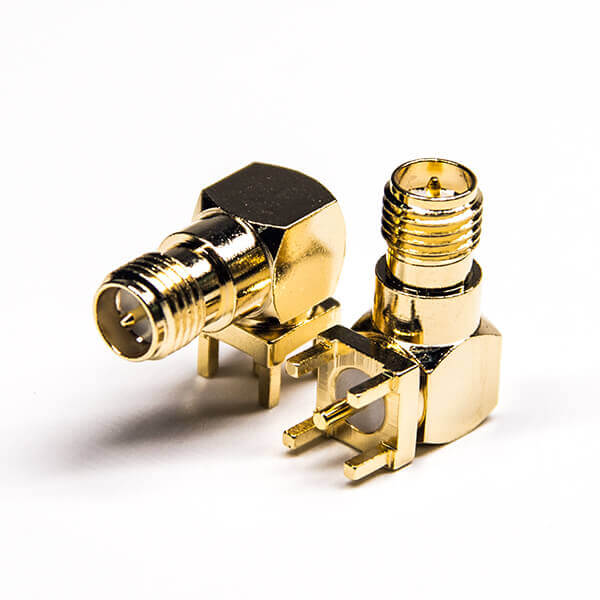

這篇文章將會為您解剖一下sma連接器，主要是從連接器的基本知識講解開始，讓廣大用戶可以對sma連接器的材質、性能有一個良好的把握。下面仁昊偉業科技工程師就來為您詳細的介紹一下SMA連接器相關的技術知識，一起來讀一讀吧。
sma連接器在仁昊偉業科技電子每個月有著較大的出貨量，目前來看，它應該屬于最火的射頻連接器之一。仁昊偉業科技工程師指出：SMA系列射頻同軸連接器具有體積小、頻帶寬、機械性能優越、可靠性高等優點，是應用最廣泛的射頻同軸連接器之一。
本文來源：http://m.kataqita.cn/spljq/sma-chatou/17689/
到底什么才是sma連接器呢，你可知曉它的構成部分包含了什么，倘若對于這倆問題，您處于一臉懵逼的狀態，那么就請好好讀一下這篇文章吧，讀完之后，您會對sma連接器有一個更深入的認識。sma連接器是射頻連接器中的一種，它的基本構成是由接觸件、絕緣體、外殼及附件這四部分組成，詳情如下：
一.SMA連接器接觸件
SMA連接器的接觸件是完成電連接功能的核心零件，一般由陽性接觸件和陰性接觸件組成接觸對，通過陰、陽接觸件的插合完成電連接。
二.SMA連接器絕緣體
SMA連接器的絕緣體也常稱為基座或安裝板，它的作用是使接觸件按所需要的位置和間距排列，并保證接觸件之間和接觸件與外殼之間的絕緣性能。
三.SMA連接器殼體
SMA連接器的殼體也稱為外殼，是電子連接器產品的外罩，它為內裝的絕緣安裝板和插針提供機械保護，并提供插頭和插座插合時的對準，進而將電子連接器固定到設備上。
四.SMA連接器附件
SMA連接器的附件大都有標準件和通用件，通常還分結構附件和安裝附件兩部分，結構附件如：卡圈、定位鍵、定位銷、導向銷、聯接環、電纜夾、密封圈、密封墊等;安裝附件如：螺釘、螺母、螺桿、彈簧圈等。
sma接頭是射頻連接器中比較熱銷的產品之一，對于這樣一款產品，我們有必要多了解一些它的基礎知識，下文中，仁昊偉業工程師將重點為您介紹一下sma接頭饋線怎么接，希望通過我們的講解您能對sma接頭饋線怎么接有一個更深入的認識。
1、首先用剝去外層的外被層、編織層和鋁箔層，大概為8mm長度，再剝去PE絕緣層，大概5mm-6mm長度
2、尖嘴鉗夾住芯頭，在烙鐵加熱，內孔上錫。
3、剝完的饋線導線塞到芯頭孔里面焊接起來。
4、把冷壓管和熱縮管套到饋線上面。
5、剝去外被層，大概10mm長度。
6、把sma接頭插上，尾部插入銅編織下面。
7、檢查導線芯是否到位。
8、把冷壓管往饋線方向包住銅編織層和饋線頭尾。
9、用鉗子把冷壓管用力壓緊。
10、熱縮管推上來用熱風槍把熱縮管加熱收縮好。
11、用萬用表檢查導線是否導通，內外有無短路。
讀完上文之后，您對于sma接頭饋線怎么接應該清楚了吧，更多sma接頭、sma連接器相關的內容，我們會更新在sma技術專題頁面上，您可以前往查閱。如需采購sma接頭、sma連接器、sma轉接頭、sma線纜相關的產品，可以撥打我們的熱線電話：400-6263-698，專業工程師輔助您的射頻連接器采購工作順利進行。最后，在這里衷心祝愿每位客戶都能找到靠譜的sma連接器生產廠家，采購到優勢sma系列產品。
本文來源：http://m.kataqita.cn/spljq/sma-chatou/12235/
在射頻連接器領域中，sma連接器是常見的一款產品之一，關于這款產品有許多地方是需要引起人們注意的，今天，仁昊工程師主要會介紹一下sma連接器尺寸測量不準，會帶來的一些問題，希望通過我們的介紹之后，用戶各大廠商在生產過程中能夠重視起sma連接器尺寸測量的問題。
仁昊連接器廠家工程師指出，sma連接器尺寸測量如果不精準，輕則影響交期，重則留下安全隱患，所以每一處細節都必須注意到位!sma連接器尺寸測量重點是要測量母頭剖面的標準界面尺寸，這個是sma連接器公母頭連接的地方，如果有偏差，就會導致連接有間隙，所以尺寸一定要測量準確!避免浪費人力物力和時間去返工，影響交期和成本!假設使用了不合格廠家出來的sma次品，那么在實際應用中可能導致很嚴重的后果，比如引起機械故障，引發火災等一系列諸多危害!
本文來源：http://m.kataqita.cn/spljq/sma-chatou/12152/
仁昊sma連接器產品展示地址： http://m.kataqita.cn/products/rf-connector/sma-connector/

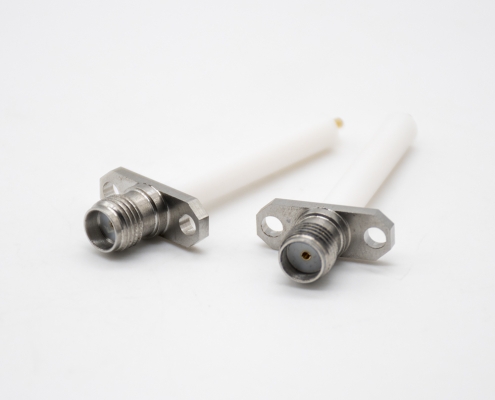

不知道您對于smp和sma連接器結構區別了解多少，smp和sma連接器都屬于射頻連接器中的一種，仁昊連接器廠家均生產過這兩款產品，對于這兩款產品有著較深刻的理解，為了讓廣大客戶能更好的認識smp和sma連接器，下面仁昊偉業科技就來為您詳細的介紹一下smp和sma連接器的結構區別。
Sma連接器結構橫截面(左邊為插口，右邊為插頭)
了解sma接頭如何做線，可以點擊我們網站上的商務通，會有專業工程師解答您“sma接頭如何做線”的問題，我們會竭盡全力滿足您的需求。sma接頭，是我們仁昊的熱銷產品之一，每個月有著較大的出貨量，品質方面受到用戶的一致認可，因此，您若是需要采購sma接頭及線材相關的產品，仁昊連接器會是您的一個良好選擇。
采購sma接頭，為什么要選擇仁昊偉業科技?我們是一家生產sma接頭已有十四年歷史的專業射頻連接器廠家，經驗豐富，設備先進，技術領先，承諾所有采購sma產品的用戶一年內免費質保，讓您不用為sma接頭產品的售后煩惱。
最近，在瀏覽電子元件相關的論壇的時候，發現不少用戶在咨詢“采購sma連接器選哪個廠做會好點”的問題，于是仁昊小編就以此為題，發表了一些小小的看法，供您查閱。
最近，在一些專業的電子論壇上，我們發現有很多用戶在詢問這樣的問題——sma接頭的尺寸大小是多少?關于sma接頭尺寸相關的問題，需要具體分析，因此在這里無法給出明確的答案，您可以給我們撥打電話：400-6263-698，讓我們的工程師確認您口中的sma接頭屬于哪一類別之后在進行答復。
仁昊小編，今天要為大家介紹的是一款新的sma連接器產品，這款產品由知名廠商安費諾推出，此款產品的推出也讓sma產品家族再次壯大。這款新的sma連接器產品具有哪些特征呢，又有什么優勢呢，下面仁昊小編就來詳細為您介紹一下這些知識。
這有助于保證整個組件不被扭轉，從而防止安裝過程中雙方電纜和連接器的損壞。
SMA連接器的鍍金連接器結構上附有一個鈍化不銹鋼連接螺母。這些連接器都有直角版本可供選擇，可適用于0.085型貼合電纜和0.141型貼合電纜。電纜現有6、7、8、9、10、12、18、24和36英寸，以及0.25、0.50、1.0米等多個標準長度可供選擇。客戶也可以自定義長度。
安費諾射頻公司抗扭力不銹鋼連接器和電纜組件最高可適應18 GHz的功率，使其非常適合高頻應用。

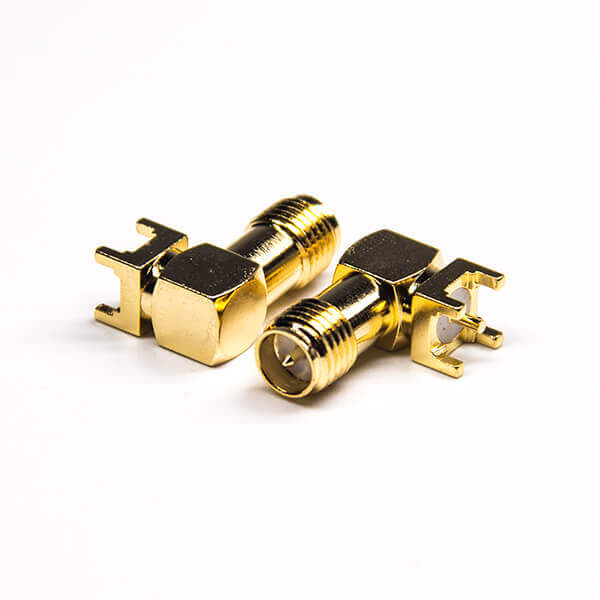

對于板級SMA頭連接器參數提取方法您知道多少，下文中，仁昊偉業科技電子工程師將會針對“板級SMA頭連接器參數提取方法”做一些分析，希望我們的分析對于您了解sma頭連接器有一定的幫助。
射頻微波及高頻高速測試中，SMA 接頭扮演著相當重要的一個角色，它連接了測量儀器與待測電路，可以說是測量儀器與待測電路之間的橋梁，而在傳統中的一般高速電路的測量中，一般皆沒有將SMA 接頭的效應考慮進去，往往所測量出來的結果，并不是一個單純的電路板參數，而是包含著SMA接頭效應在里頭的電路板參數，而此時將測量的電路板參數再進行后續的各種分析時，因為并沒有減去SMA接頭的效應，所獲得的后續分析結果，準確度將會受到影響。
二、使用HFSS提取SMA接頭參數
在本研究論文中，第一階段SMA接頭參數的提取，我們使用HFSS仿真軟件進行，我們繪制出兩個SMA接頭對接的3D Model，對于后續的S-Parameter分析結果，影響最主要為Teflon介質材質的部份，因此我們在設計SMA 3D Model時，我們主要針對SMA接頭中Teflon材質其中的Relative Permeability與Loss tangent兩者進行調整，并且與測量的情形進行比較找出最正確的值。
由于網絡分析儀測量上的限制，我們必須將兩個SMA接頭連接起來(如圖一)，并且使用時域反射儀測量對接后的SMA接頭阻抗是否為50歐，之后再接上網絡分析儀進行測量，測量的范圍為50MHz到10GHz，測量結果(如圖二)。
我們從網絡分析儀取得雙SMA接頭對接的S11參數之后，接下來就要開始使用HFSS來進行SMA接頭3D Model的制作，首先第一步就是先制作好SMA接頭的3D Model(如圖三)，接著按照流程圖(如圖四)上的流程，進行參數的提取，測量與模擬的結果，不斷的進行兩者間的對照，假設模擬結果不符合測量的結果，即返回3D Model進行Teflon材質參數上的修改，最后即可得到一個正確的單一SMA接頭的3D Model。
模擬的頻率范圍為100MHz到10GHz，而在Teflon材質Relative Permeability參數等于3.317，Loss tangent參數等于0.0035時，我們得到了與測量結果吻合的S11參數(如圖五)。
我們使用Matlab將測量的結果與模擬的結果進行兩者間的對照，取樣的點數為201點，頻率的范圍為50MHz到10GHz。由圖六可以看到，整體的S11參數大致上與測量結果吻合，但是在頻率5GHz之后，數值部份已經漸漸無法相當吻合，我想這可以歸究于S11參數是反射系數的關系，而整體的S11參數是很不好測量的，因為其數值都是在-30dB到-60dB之間，是相當小的值，因此如果有不小心動到測量的線路，或是線路有抖動的問題，都會造成量測結果的不準確，而模擬的參數對于實際上所測量的結果，通常也都會有一定程度上的誤差，因此只能做到盡量與測量結果吻合。
三、使用ADS進行SMA Model的驗證
在使用HFSS提取完SMA接頭3D Model的S-Parameter之后，接下來所要做的就是使用ADS (Advanced Design System )進行SMA接頭參數的驗證。我們可以將S-Parameter轉成矩陣的表示方法(如圖七)，假設SMA接頭參數各為[A]及[C]，電路板參數為[B]，量測結果為[D]即可得到圖七中的式子。
在本論文中，我們另外制作了2cm與4cm長傳輸線的電路板(如圖八)進行模擬與測量的互相驗證，驗證的方法為;先使用網絡分析儀測量實際2cm與4cm長傳輸線電路板之參數，接著將所測量出的結果代入ADS中，即可得到分析之結果(如圖九及圖十)。
接著再將先前由HFSS所提取出的SMA接頭參數，代入ADS中，即可取得模擬的結果，我們再將模擬的結果與量測的結果，進行兩者間的互相驗證(如圖十一及圖十二)，從圖中我們可以發現，兩者間的對照可以說是非常吻合，而在2GHz的共振點，是由電路板的共振所造成的，因此從兩者間的驗證，我們可以得知之前從HFSS之所提取出的SMA接頭參數，是正確無誤的。而在往后的高速電路測試模擬中，我們即可代入此SMA 接頭的參數，將SMA接頭的效應考慮進去，所得到的結果將會更為正確，也將會是一個更為單純，不包括SMA效應在里頭的電路板參數。
四、結論
本論文成功地完成使用計算機輔助設計軟件Ansoft HFSS進行SMA接頭的3D Model的繪制及模擬，并且在HFSS中調整SMA接頭的介質參數，而在Teflon材質Relative Permeability參數等于3.317，Loss tangent參數等于0.0035時，我們得到了與測量結果吻合的S參數，并且使用ADS軟件平臺，驗證獲得2公分及4公分長傳輸線具有相同模擬及測量結果。
關于板級SMA頭連接器參數提取方法就介紹到這了，想了解更多與sma連接器相關的技術文檔，可以進入我們的sma連接器產品專題：http://m.kataqita.cn/products/rf-connector/sma-connector/，在這個專題上您可以了解產品的性能屬性圖紙等信息，還可以閱讀技術文檔板塊中的文章。仁昊偉業科技，專業的sma接頭制造商，至今已有十三年的歷史，產品通過ISO認證，承諾一年質保。
