經常采購連接器的工作人員，不知道您們對于pcb板對板連接器的認識有多少，如果問您pcb板對板連接器靈活性方面的相關內容，你能說出一二來嗎?如果處于一個模糊的狀態，那么就來來看看仁昊偉業科技工程師對于pcb板對板倆呢及其靈活性知識的介紹吧。

我國的制造業，近些年發展十分迅速，自動化和物聯網領域也在不斷的改變著工業環境，這樣一來，市場對于具有用于信號、數據、電力傳輸、屏蔽惡劣環境條件的pcb板對板連接器的需求不斷擴大，這其中的主要原因是它們是開發進一步小型化潛力并使工業設備更靈活可靠的關鍵。雖然灰塵、振動、高溫和電磁輻射對電子部件有著較高的要求，但板對板連接器自身的靈活性可以很好的滿足這些苛刻條件。

目前，有許多新型的pcb板對板連接器都能很好滿足工業環境中的苛刻要求。例如，間距為0.8mm和1.27mm的版本通常非常適合設備和幾個印刷電路板(PCB)的內部連接，而垂直版本則使設備制造商可以實現夾層，正交或共面PCB布置，它支持更靈活的電子布局，從而具有更廣泛的應用適應性。

還有較新的板對板連接器能夠處理高達1.4A的電流和高達500VAC的電壓，并適合具有12至80個連接點的應用。反極性保護在中心線緊湊的板對板連接器中尤其重要，因為它可以防止在配合過程中損壞觸點接口，并有助于確保設備內部長期穩定的連接。這樣，許多板對板連接器的絕緣外殼具有特殊的幾何形狀，可以防止公連接器和母連接器錯配。

而帶有雙面觸點的板對板連接器即使在最大50g的高沖擊力下也能確保最佳的接觸力。像這樣堅固的設計，還能實現在不影響機電穩定性的情況下進行多達500次的插拔循環。間距為1.27mm的非屏蔽板對板連接器可適用于8mm至13.8mm的堆疊高度;帶有扁平帶狀電纜的預組裝母連接器還可以實現線對板應用，這可以幫助適應更大的PCB間距;間距僅為0.8mm的緊湊型解決方案可以實現高達16Gb/s的高速數據傳輸。

根據應用和所需的保護等級，可提供非屏蔽版本和帶有橫向屏蔽機制的版本，以實現最大的數據完整性。一些更緊湊的板對板連接器產品包括雌雄同體設計的觸點，允許堆疊高度從6mm到12mm。

仁昊工程師指出，另一個新開發的接觸系統不僅保證了特別高的機械穩定性，而且還允許因生產或組裝原因而定位不同的公連接器和母連接器具有較高的公差。這些0.8mm間距的連接器每軸的捕獲范圍為±0.7mm，配合角度公差在縱向上最大為±4°，在橫向上最大為±2°。這些高公差補償了PCB板對板連接器之間的機械偏移。

深圳市仁昊偉業科技電子有限公司，成立于2005年5月，專業研發、生產、銷售BNC，TNC，N，UHF，F，PAL，RCA，SOLDERLESS，FME，SMA，SMB，SSMB，SMZ(BT43)，MCX，MMCX，1.6-5.6和1.0-2.3，同軸系列，線對板連接器、太陽能光電連接器、射頻同軸連接器、M系列連接器、工業計算機與外圍設備接線端子和電纜組件。仁昊連接器廠家，優質服務，在線下單，閃電發貨，快速又放心!在這里鄭重承諾每一位客戶，本平臺供應的所有連接器產品均通過了ISO認證，一年內免費質保，交期速度快，售后服務完善，聯系電話：400-6263-698。

“簡述一下PCB板對板連接器靈活性”這篇文章中使用的配圖均來自仁昊偉業科技攝影團隊高清拍攝，僅供本站用戶查閱，請勿轉載自商業用途，謝謝配合。

簡述一下PCB板對板連接器靈活性最先出現在仁昊偉業。

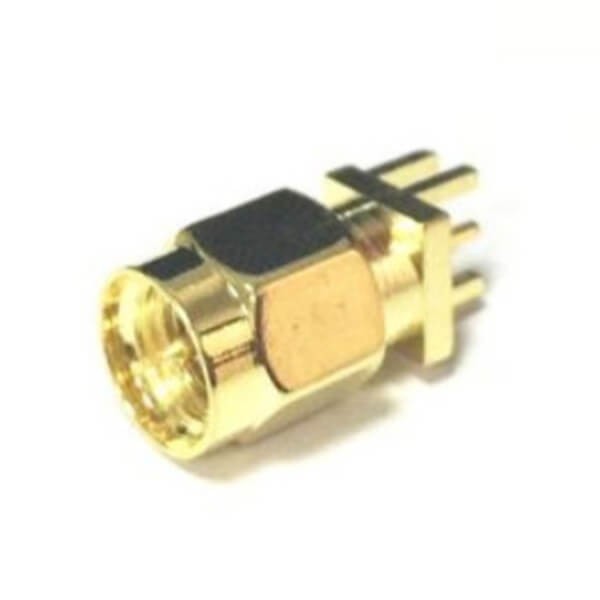

sma 公頭插板連接器直式

sma 公頭插板連接器直式最先出現在仁昊偉業。

sma 母頭防水連接器彎式插板

sma 母頭防水連接器彎式插板最先出現在仁昊偉業。

SMA 直式插板連接器帶防塵帽

SMA 直式插板連接器帶防塵帽最先出現在仁昊偉業。

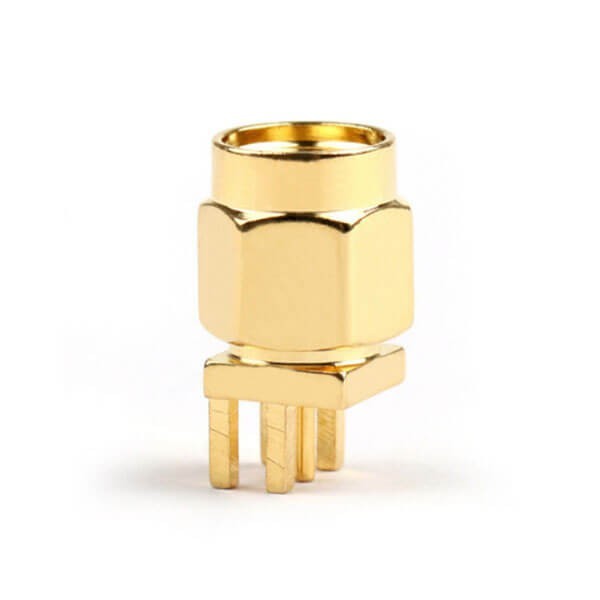

SMA插板鏈接器公頭鍍金

SMA插板鏈接器公頭鍍金最先出現在仁昊偉業。

SMA插板焊線彎式連接器

SMA插板焊線彎式連接器最先出現在仁昊偉業。

在pcb相關的產品上，想實現同時配合多個連接器是有一定難度的，因為當我們對每塊板使用多個連接器時，有很大的可能性是沒有對準的，這個時候就需要廠商考慮怎樣設計改善連接器。下文中，仁昊小編將會針對設計多個連接器同時配對互聯pcb，說一些自己的建議，希望這些建議對你有所幫助。

關于設計多個連接器同時配對互連PCB的建議，小編大致可以總結出六點，具體如下：

1.雖然浮動的連接器可以根據公差的累積，但要你明確是否可以使用允許X和Y軸浮動的連接器。

2.要注意一個連接器如果設計包含兩個微間距SMT連接器組，要明確知道是否可以使其與一個高密度系統或一個具有相同I / O總數量的較長連接器組一起使用的情況。

3.可以適當添加電纜組件，如果您的設計需要兩個夾層連接器組，是否可以使用一個夾層連接器組，再將另一個夾層連接器制成電纜組件。雖然它有點貴，但是會大大減少對齊問題。

4.由于PCB具有更大的公差，因此您可以考慮使用二次加工來改善PCB的可制造性。例如，制作更大的焊盤，然后減小尺寸，或使用激光創建對準孔，或激光切割電路板以與關鍵尺寸對準。

5. 對公差進行數學計算，計算PCB和連接器的公差，然后看一切是否一致。雖然PCB的公差通常比連接器大得多，但是這適用于所有連接器，連接器間距越小，公差/算術加起來的可能性就越大。

6.連接器系統越大越好，在配對互連PCB時效果就非常很明顯了。例如，更大的中心線(2.54毫米是很好的)和更高的通孔來配對連接器組，帶有具有多個接觸點的觸點的插座，倒角的引入線，對齊功能等。

讀完上文之后，您對于設計多個連接器同時配對互連PCB要注意些什么應該清楚了吧，希望各大廠商在設計產品時，能夠將以上的六點建議運用到實際的生產當中。更多連接器相關的技術資料，仁昊小編會繼續編輯整理發布在資訊頻道與您共享。
