應用范圍廣泛；
RJ45防水接頭以太網絡接口面板安裝插座
料號:EB-501-0003 產品特點：
標簽:防水RJ45連接器,母座,矩形,8P8C,面板安裝,塑料殼,鍍鎳,IP67,黑色
產品規格
| 額定電壓 | 125 VAC RMS |
| 接觸電阻 | 30 Milliohms Max. |
| 額定電流 | 1.5 AMP |
| 絕緣電阻 | 500 M? Min. |
| 介電電阻 | 1000V AC RMS 50HZ. 1MIN. |
| 耐久性 | 750 Cycles Min. |
| 環境溫度 | -40°C~ + 80°C |
材質
| 部件 | 材料 | 表面處理 |
| 塑料外殼 | Nylon 46 glass filled | UL94V-0 |
| 屏蔽外殼 | Copper Alloy | Nickel Plating |
| 端子 | Copper Alloy | Au over nickel |
產品圖紙
包裝與運輸
RJ45防水接頭以太網絡接口面板安裝插座最先出現在仁昊偉業。
]]>防水RJ45航空頭公母對插信號線插頭網線設備連接器
料號:EB-501-0019 產品特點：
標簽:防水RJ45連接器,母座+公頭,矩形,8P8C,面板+對插式,塑料殼,IP67,黑色/銀色
產品規格
| 額定電壓 | 125 VAC RMS |
| 接觸電阻 | 30 Milliohms Max. |
| 額定電流 | 1.5 AMP |
| 絕緣電阻 | 500 M? Min. |
| 介電電阻 | 1000V AC RMS 50HZ. 1MIN. |
| 耐久性 | 750 Cycles Min. |
| 環境溫度 | -40°C~ + 80°C |
材質
| 部件 | 材料 | 表面處理 |
| 塑料外殼 | Nylon 46 glass filled | UL94V-0 |
| 屏蔽外殼 | Copper Alloy | Nickel Plating |
| 端子 | Copper Alloy | Au over nickel |
產品圖紙
包裝與運輸
RJ45防水航空插頭網線連接器PCB插座LED顯示屏信號連接器接頭
料號:EB-501-0020 產品特點：
標簽:防水RJ45連接器,母座,矩形,8P8C,面板,塑料殼,IP67,黑色/銀色
產品規格
| 額定電壓 | 125 VAC RMS |
| 接觸電阻 | 30 Milliohms Max. |
| 額定電流 | 1.5 AMP |
| 絕緣電阻 | 500 M? Min. |
| 介電電阻 | 1000V AC RMS 50HZ. 1MIN. |
| 耐久性 | 750 Cycles Min. |
| 環境溫度 | -40°C~ + 80°C |
材質
| 部件 | 材料 | 表面處理 |
| 塑料外殼 | Nylon 46 glass filled | UL94V-0 |
| 屏蔽外殼 | Copper Alloy | Nickel Plating |
| 端子 | Copper Alloy | Au over nickel |
產品圖紙
包裝與運輸
防水RJ45接頭以太網網絡連接器設備轉接器接頭
料號:EB-501-0021 產品特點：
標簽:防水RJ45連接器,母座,矩形,8P8C,面板,塑料殼,IP67,黑色
產品規格
| 額定電壓 | 125 VAC RMS |
| 接觸電阻 | 30 Milliohms Max. |
| 額定電流 | 1.5 AMP |
| 絕緣電阻 | 500 M? Min. |
| 介電電阻 | 1000V AC RMS 50HZ. 1MIN. |
| 耐久性 | 750 Cycles Min. |
| 環境溫度 | -40°C~ + 80°C |
材質
| 部件 | 材料 | 表面處理 |
| 塑料外殼 | Nylon 46 glass filled | UL94V-0 |
| 屏蔽外殼 | Copper Alloy | Nickel Plating |
| 端子 | Copper Alloy | Au over nickel |
產品圖紙
包裝與運輸
防水RJ45連接器廠商供應網線防水插頭直通防水網絡信號連接器
料號:EB-501-0024 產品特點：
標簽:防水RJ45連接器,母座,矩形,8P8C,插拔式,塑料殼,IP67,黑色
產品規格
| 額定電壓 | 125 VAC RMS |
| 接觸電阻 | 30 Milliohms Max. |
| 額定電流 | 1.5 AMP |
| 絕緣電阻 | 500 M? Min. |
| 介電電阻 | 1000V AC RMS 50HZ. 1MIN. |
| 耐久性 | 750 Cycles Min. |
| 環境溫度 | -40°C~ + 80°C |
材質
| 部件 | 材料 | 表面處理 |
| 塑料外殼 | Nylon 46 glass filled | UL94V-0 |
| 屏蔽外殼 | Copper Alloy | Nickel Plating |
| 端子 | Copper Alloy | Au over nickel |
產品圖紙
包裝與運輸
RJ45防水航空插頭網線防水連接以太網母座
料號:EB-501-0025 產品特點：
標簽:防水RJ45連接器,母座,矩形,8P8C,面板安裝式,塑料殼,IP67,黃色
產品規格
| 額定電壓 | 125 VAC RMS |
| 接觸電阻 | 30 Milliohms Max. |
| 額定電流 | 1.5 AMP |
| 絕緣電阻 | 500 M? Min. |
| 介電電阻 | 1000V AC RMS 50HZ. 1MIN. |
| 耐久性 | 750 Cycles Min. |
| 環境溫度 | -40°C~ + 80°C |
材質
| 部件 | 材料 | 表面處理 |
| 塑料外殼 | Nylon 46 glass filled | UL94V-0 |
| 屏蔽外殼 | Copper Alloy | Nickel Plating |
| 端子 | Copper Alloy | Au over nickel |
產品圖紙
包裝與運輸
RJ45防水航空插頭以太網母座插座網線連接帶防水蓋
料號:EB-501-0026 產品特點：
標簽:防水RJ45連接器,母座,矩形,8P8C,面板安裝式,塑料殼,IP67,黃色
產品規格
| 額定電壓 | 125 VAC RMS |
| 接觸電阻 | 30 Milliohms Max. |
| 額定電流 | 1.5 AMP |
| 絕緣電阻 | 500 M? Min. |
| 介電電阻 | 1000V AC RMS 50HZ. 1MIN. |
| 耐久性 | 750 Cycles Min. |
| 環境溫度 | -40°C~ + 80°C |
材質
| 部件 | 材料 | 表面處理 |
| 塑料外殼 | Nylon 46 glass filled | UL94V-0 |
| 屏蔽外殼 | Copper Alloy | Nickel Plating |
| 端子 | Copper Alloy | Au over nickel |
產品圖紙
包裝與運輸
矩形連接器一定要這樣分類才科學合理最先出現在仁昊偉業。
]]>
一般而言，我們可以將矩形連接器分為機柜用外殼定位小型連接器、壓接接觸對矩形連接器、外殼定位超小型矩形連接器三類，具體內容如下：
1、機柜用外殼定位小型矩形連接器
該類產品用于電子設備之間，電子設備與電纜之間的電氣連接。接觸對端接形式：壓接、焊接和IDC ;安裝方式有固定和浮動兩種形式;符合 MIL-C-24308、DIN41652、GJB142。
2、壓接接觸件矩形連接器
該類產品用于電子電器設備中，采用金屬外殼作保護、定位及導向;在外殼結構中裝入梯形絕緣安裝板;配置低頻、高頻、高壓、大電流等壓接可拆卸接觸件，安裝方式有固定、浮動兩種形式。符合GJB177，DIN41612，IEC603-2及相關標準。
3、外殼定位超小型矩形連接器
用于需要高密度接觸對的地方。梯形外殼定位;接觸對間距1.27mm，端接形式為壓接、焊接。符合MIL-C-83513 、IEC48.B.41.1及相關標準。
經過上文的分解講解之后，您對于矩形連接器的分類應該有一個深入的了解了，更多矩形連接器的技術資料，仁昊偉業工程師會繼續編輯整理發布在資訊頻道與您分享。如果您需要采購矩形連接器相關的產品，可直接撥打我們的熱線電話：400-6263-698，仁昊專業工程師會第一時間為您答疑解惑。仁昊偉業的矩形連接器產品主要是D型系列的，包含了d-sub系列、DVI系列、SCSI系列，產品品質可靠，您可以放心采購。
本文來源：http://m.kataqita.cn/jishuwendang/13237/
矩形連接器一定要這樣分類才科學合理最先出現在仁昊偉業。

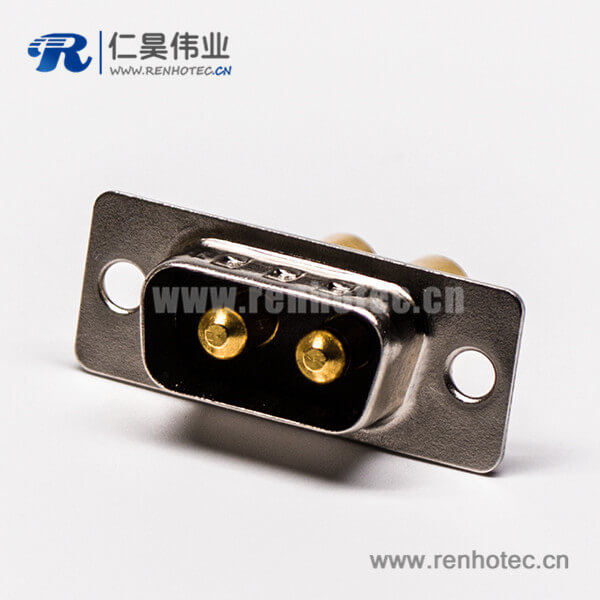

]]>D SUB 2W2 連接器焊線式長體30A車針直式公頭
料號：RHT-681-1223
標簽：混合型D-sub,2w2,大電流,直式,公頭,接線,焊接,車針,矩形
產品特點：
產品規格
電氣性能：
| 額定電壓 | Signal & Power Contacts 300 VRMS at 50 Hz |
| 頻率范圍 | 0 -1 GHz |
| 電壓駐波比 | 1.4 (+0.04/GHz) |
| 特性阻抗 | 50 Ohms |
| 絕緣耐電壓 | ≥ 1000V R.M.S. at 50Hz |
| 絕緣電阻 | ≥ 5000 megaohms at 500 V D.C. |
| 接觸電阻 | ?≤5 milliohms |
| 機械操作 | up to 500 |
| 工作溫度 | 67°F (-55°C) to 311°F (+155°C) with peaks up to 356°F (180°C) |
材質：?
| 類型 | 材料 | 表面處理 |
| 主體 | 鋼與錫 | – |
| 絕緣體 | 玻璃填充熱塑性塑料 | – |
| 中心針 | 母：青銅? 公：黃銅 | – |
包裝與運輸

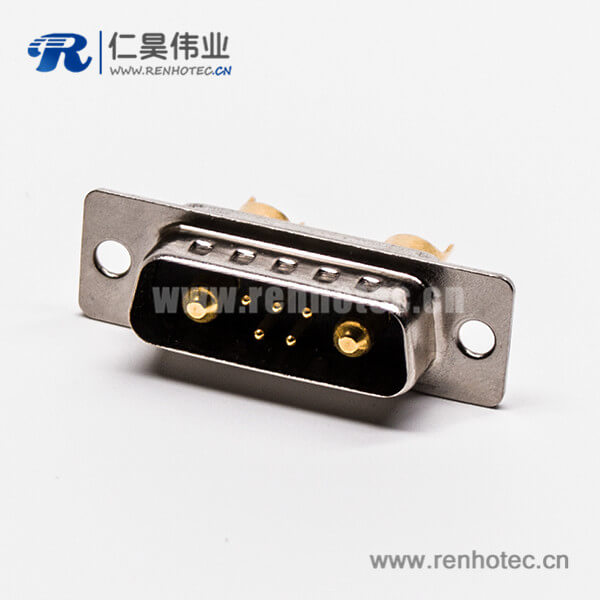

大電流 D SUB接口7W2焊線直式短體光孔鉚合公頭
料號：RHT-681-1222
標簽：混合型D-sub,7w2,大電流,直式,公頭,接線,焊接,車針,矩形
產品特點：
產品規格
電氣性能：
| 額定電壓 | Signal & Power Contacts 300 VRMS at 50 Hz |
| 頻率范圍 | 0 -1 GHz |
| 電壓駐波比 | 1.4 (+0.04/GHz) |
| 特性阻抗 | 50 Ohms |
| 絕緣耐電壓 | ≥ 1000V R.M.S. at 50Hz |
| 絕緣電阻 | ≥ 5000 megaohms at 500 V D.C. |
| 接觸電阻 | ?≤5 milliohms |
| 機械操作 | up to 500 |
| 工作溫度 | 67°F (-55°C) to 311°F (+155°C) with peaks up to 356°F (180°C) |
材質：?
| 類型 | 材料 | 表面處理 |
| 主體 | 鋼與錫 | – |
| 絕緣體 | 玻璃填充熱塑性塑料 | – |
| 中心針 | 母：青銅? 公：黃銅 | – |
包裝與運輸
