專業高壓互鎖連接器廠家
您想要的高壓互鎖連接器產品，我們都可以為您供應，品類齊全，品質保障！

高壓互鎖系列儲能連接器

高壓互鎖連接器由帶有卡槽的插頭扳手、帶有導向槽的二次鎖和高壓互鎖微動開關組成互鎖機構。新能源行業（主要是汽車）對連接器的行業應用要求比較高，高壓互鎖結構避免了高壓接插件開斷過程中產生電弧的現象，延長了互鎖機構的使用壽命，有效防止了誤操作造成的觸電危險，確保維修安全。

電動汽車高壓系統的風險點之一，是突然斷電，汽車失去動力。可能造成汽車失去動力的原因有幾種，其中之一就是高壓回路自動松脫。高壓互鎖可以監測到這種跡象，并在高壓斷電之前給整車控制器提供報警信息，預留整車系統采取應對措施的時間。

高壓互鎖（簡稱HVIL），用低壓信號監視高壓回路完整性的一種安全設計方法。理論上，低壓監測回路比高壓先接通，后斷開，中間保持必要的提前量，時間長短可以根據項目具體情形確定。具體的高壓互鎖實現形式，不同項目可能有不同設計。監測目標是高壓連接器這類要求人力操作實現電路接通還是斷開的電氣接口元件。

新能源? ? ? ? |? ?充電槍? ? |? ?高壓互鎖
GX? ? ? ? ? ? ? |? ?D-SUB? ? |? ?儲能插頭
M系列? ? ? ? |? ?SP系列? ? |? ?儲能線束

特殊規格型號的高壓互鎖產品，提供定制開模服務

所有高壓互鎖連接器及線束相關產品，我們都可以為您提供快速打樣、定制開模的服務，全方位滿足您的高壓互鎖連接器產品采購需求。

高壓互鎖產品展示

60 (1) — HVIL系列單芯14mm500A金屬直插座T09=M10螺紋孔

59 (1) — 高壓連接器HVIL單芯12mm400A金屬直式插座銅排10mm通孔

58 (4) — HVIL高壓互鎖連接器單芯12mm400A金屬直插頭120平線

57 (6) — 新能源連接器HVIL單芯8mm200A金屬直插座6.5mm通孔

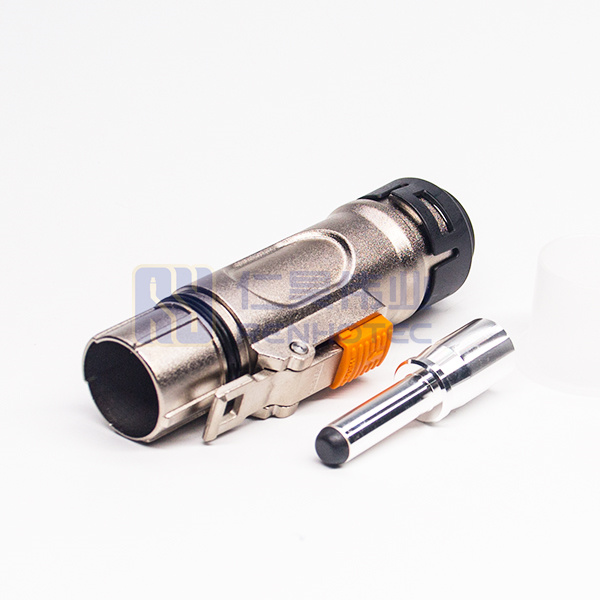

56 (4) — HVIL新能源高壓連接器單芯8mm200A金屬直插頭接50mm2線

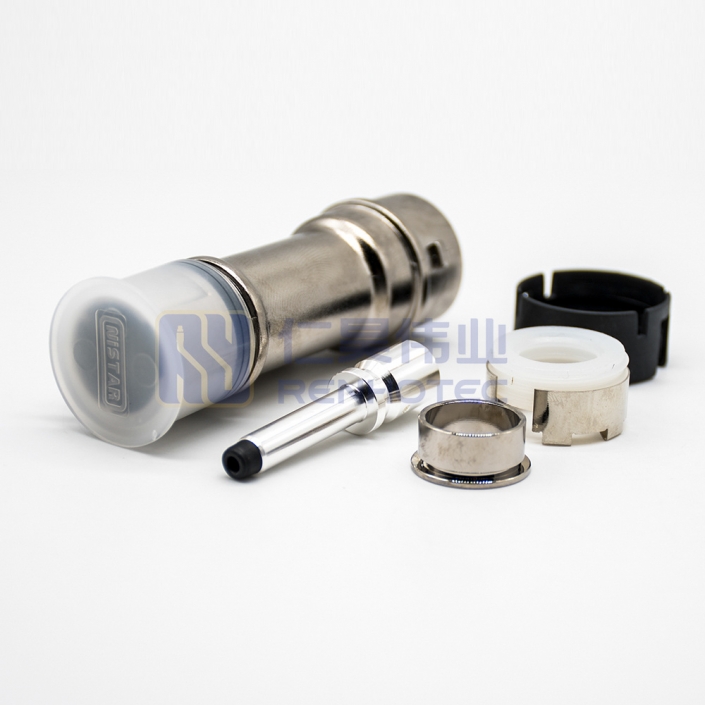

54 (2) — 高壓互鎖連接器HVIL單芯6mm125A金屬直插頭接25平方線

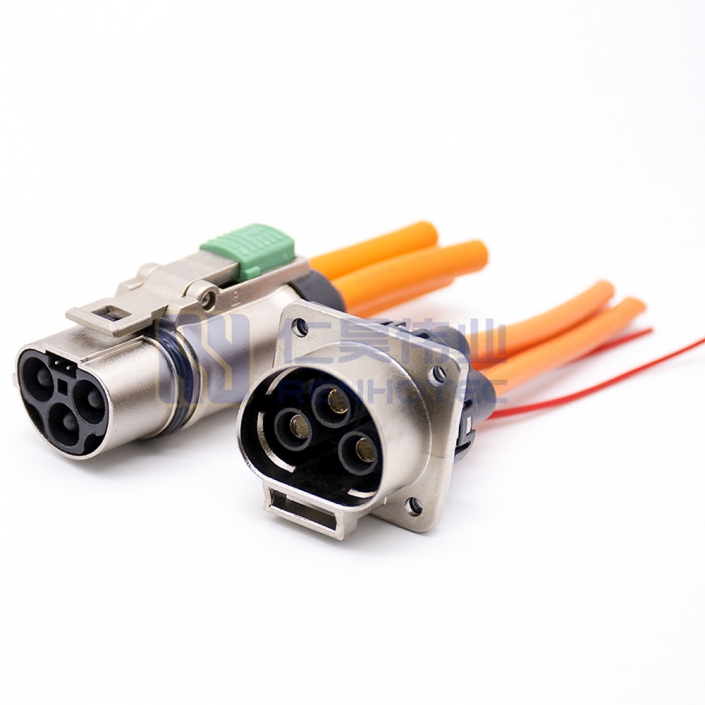

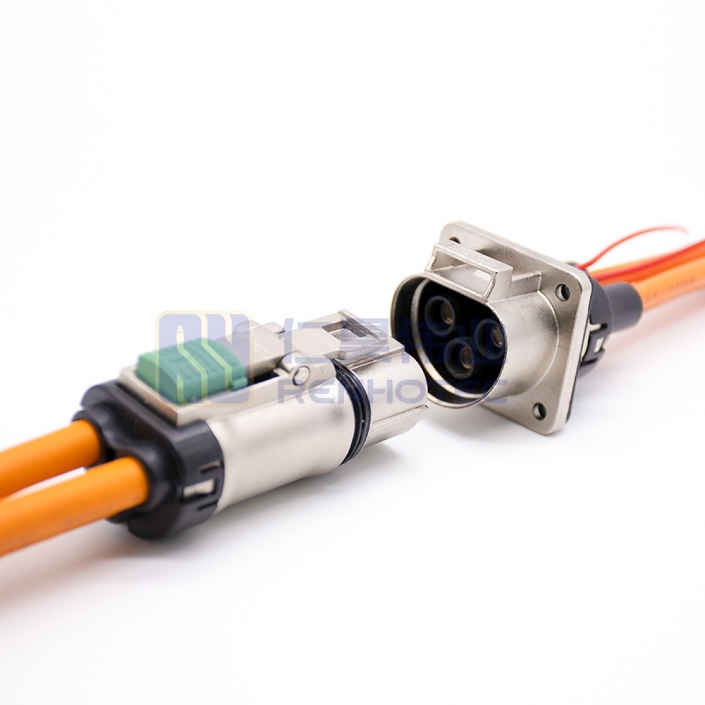

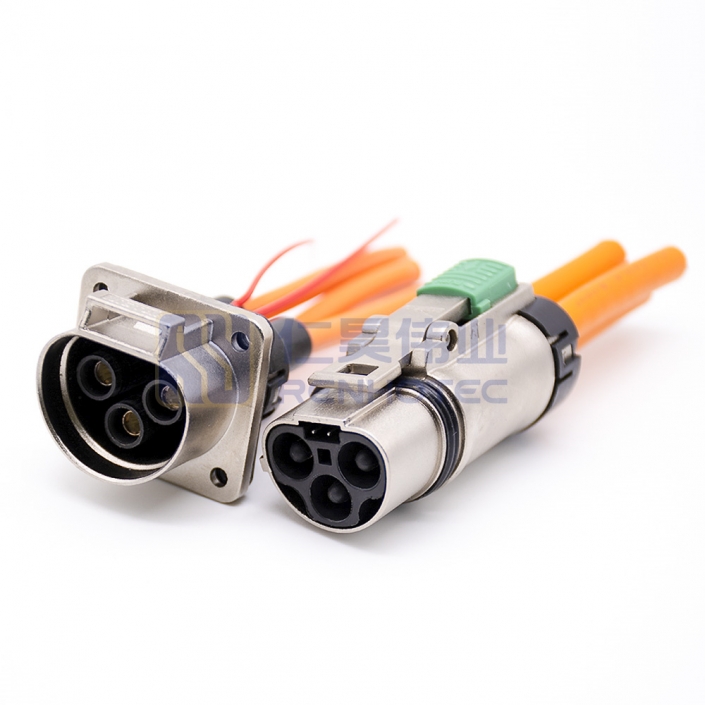

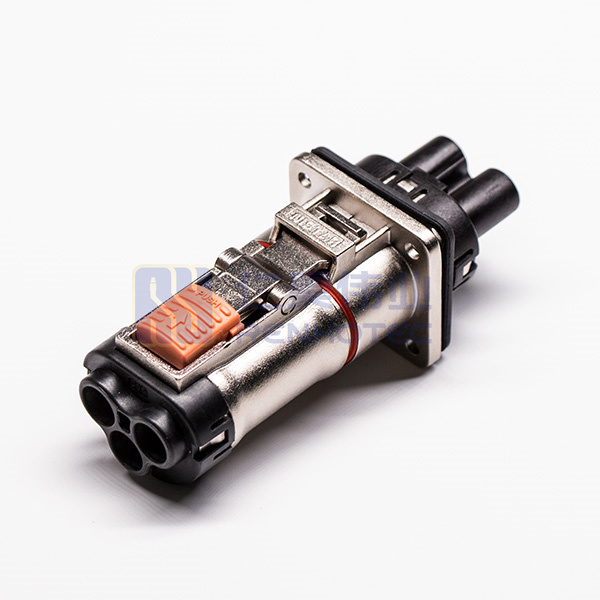

53 (5) — HVIL系列高壓連接器金屬3芯3.6mm35A直型插頭+插座接6平方線

53 (2) — 高壓互鎖連接器金屬3芯3.6mm直式35A插頭+插座接4mm2線

53 (1) — HVIL連接器3芯3.6mm金屬35A直型插頭+插座接2.5mm2線

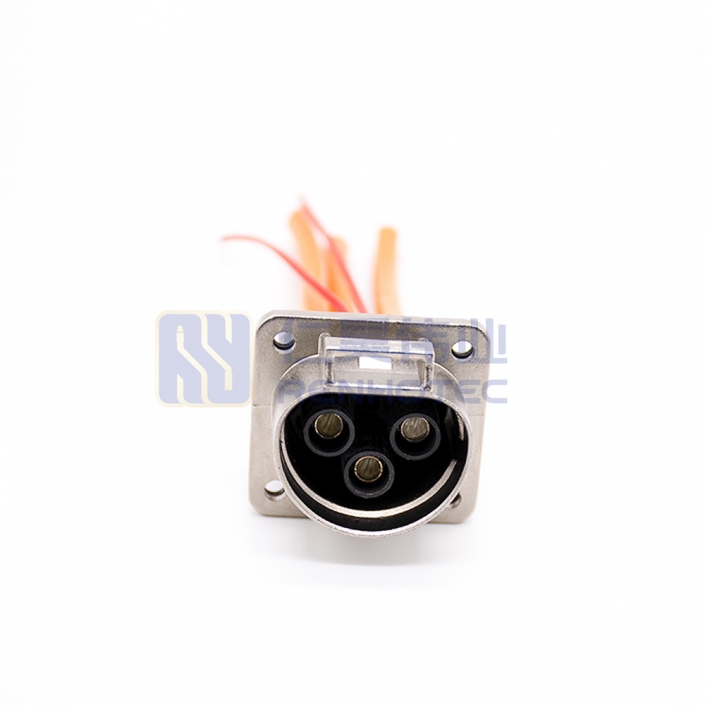

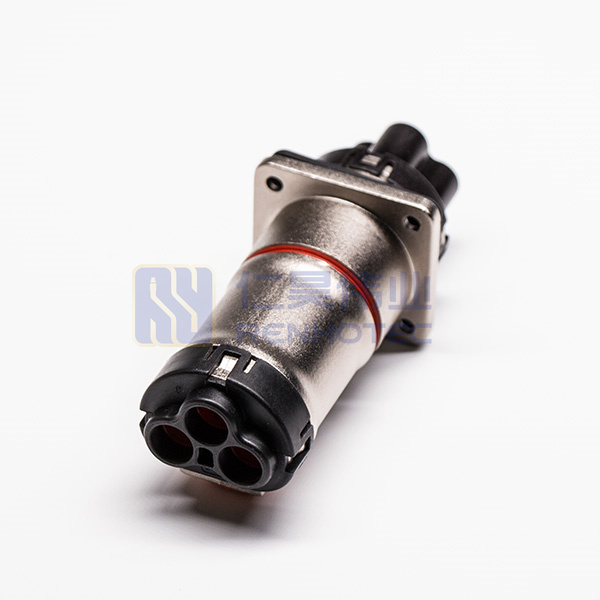

52 (3) — 高壓連接器HVIL系列金屬3芯3.6mm35A直插座接4平方線

52 (1) — HVIL系列高壓連接器3芯35A金屬3.6mm直型插座接2.5mm2線

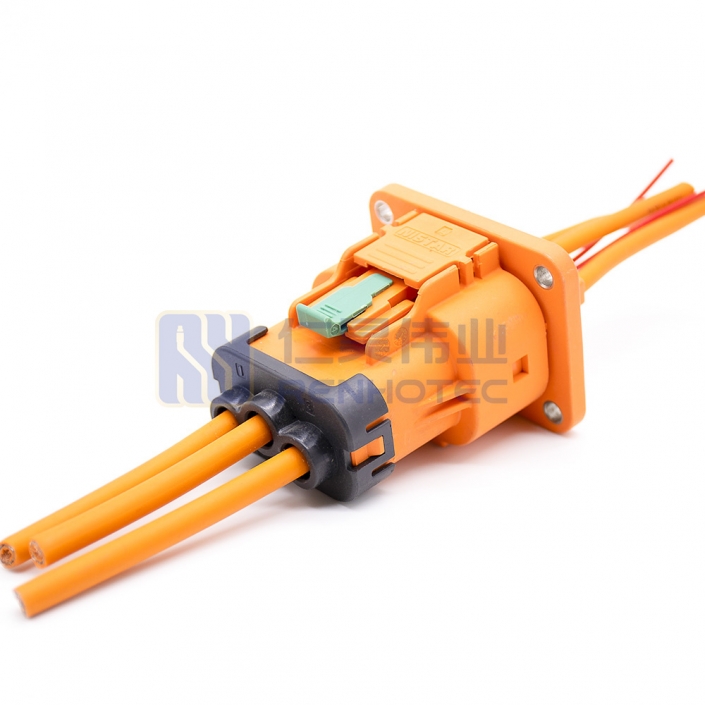

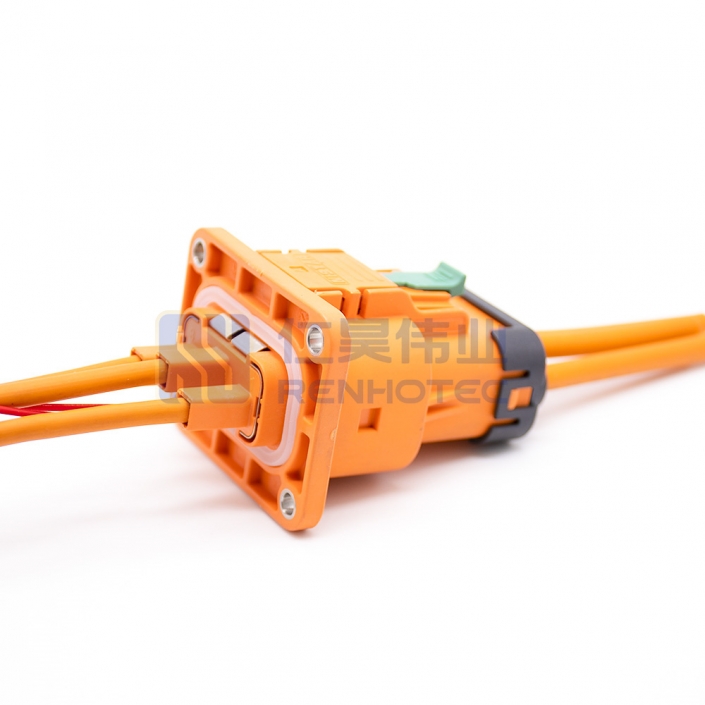

50 (4) — 高壓互鎖連接器HVIL塑膠2.8mm3芯直型23A插頭+插座接4mm2線

50 (2) — HVIL系列高壓連接器塑膠3芯2.8mm23A橙色直型插頭+插座接2.5平方線

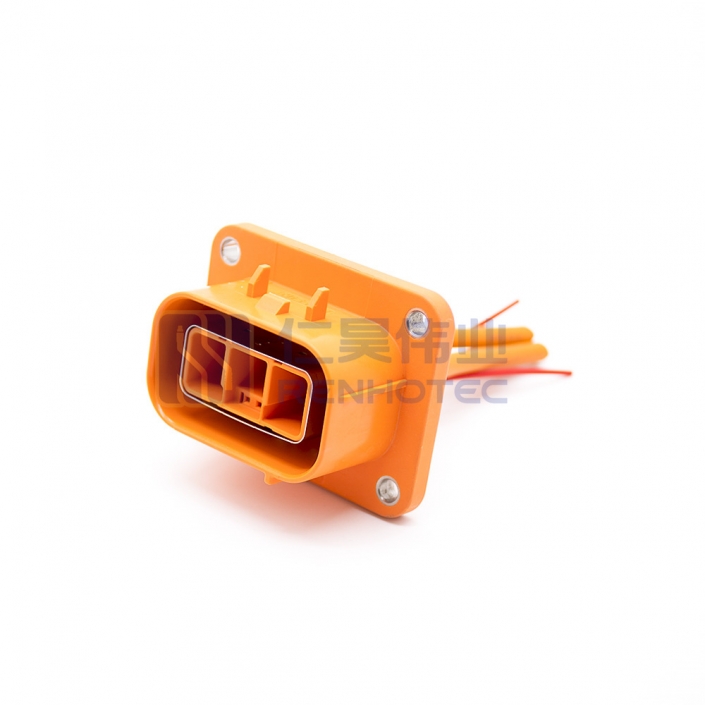

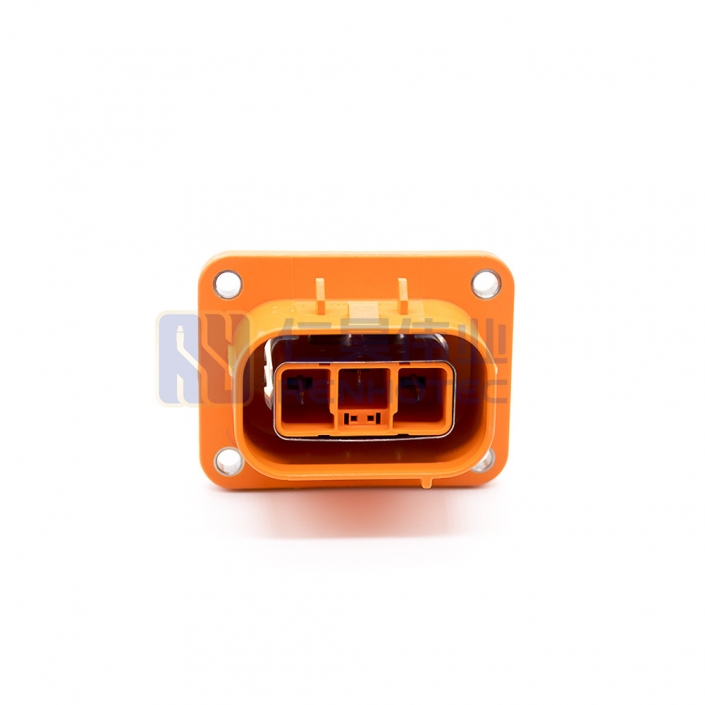

49 (3) — HVIL系列高壓連接器塑膠3芯2.8mm23A直插座接4平方線

49 (1) — 高壓互鎖連接器3芯2.8mm塑膠23A直型插座接2.5mm2線

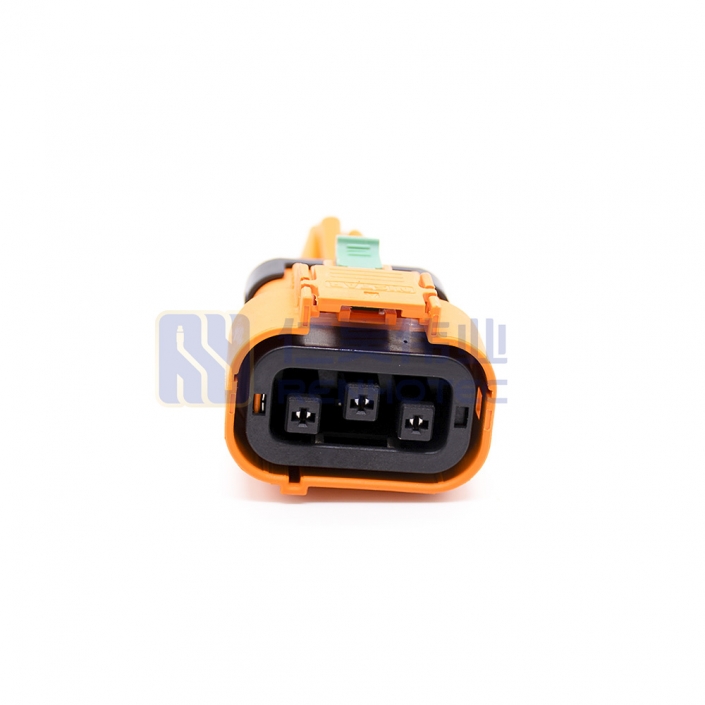

48 (3) — 新能源電動汽車HVIL高壓互鎖塑膠23A3芯直插頭接4mm2線

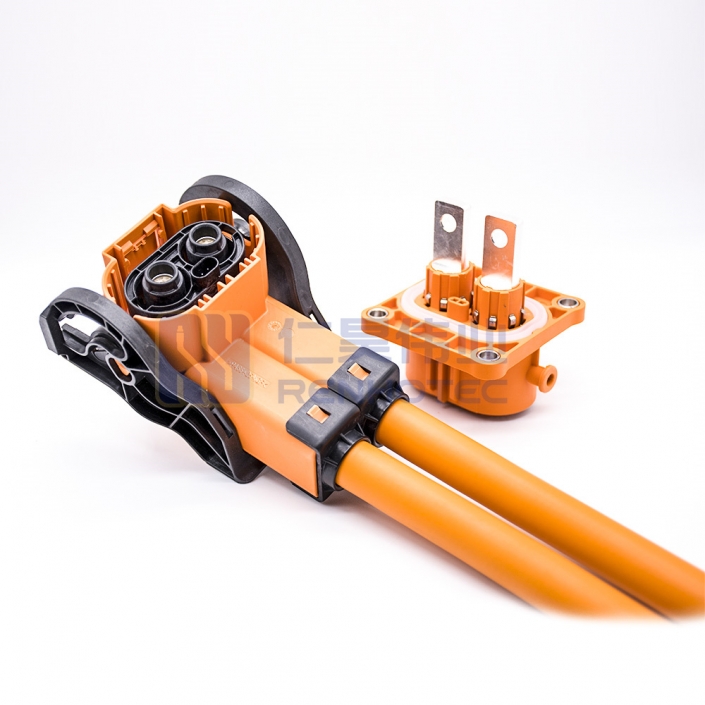

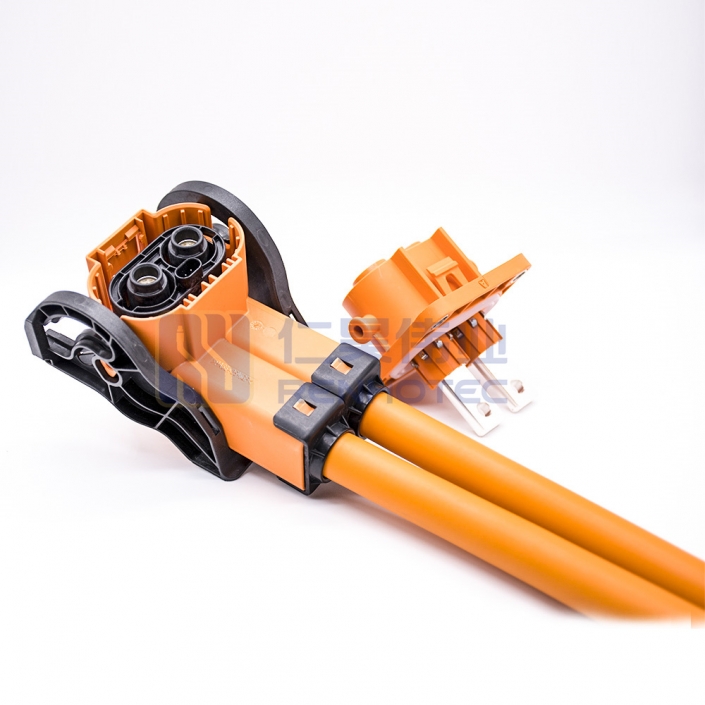

47 (4) — 高壓互鎖連接器HVIL塑膠8mm2芯200A彎插頭接50mm2線

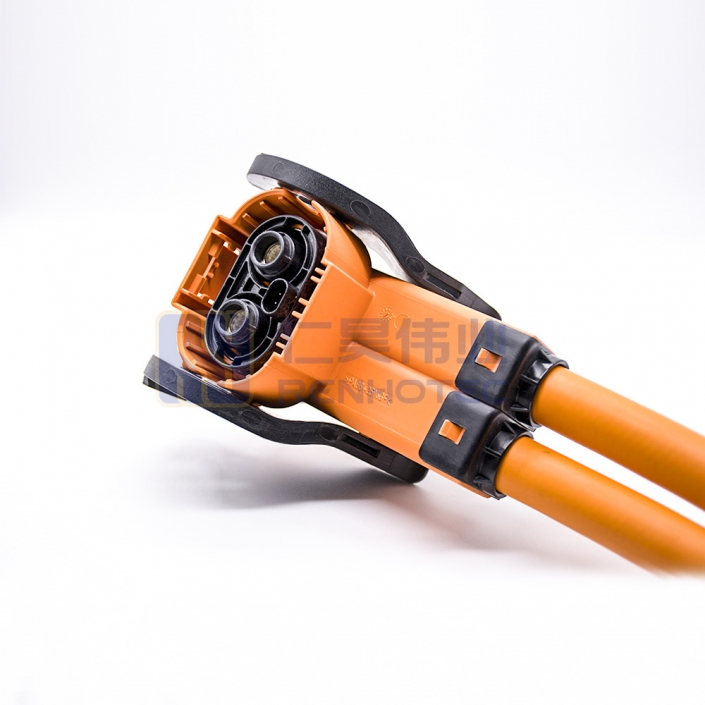

47 (1) — HVIL高壓連接器新能源塑膠2芯8mm200A彎插頭接25mm2線

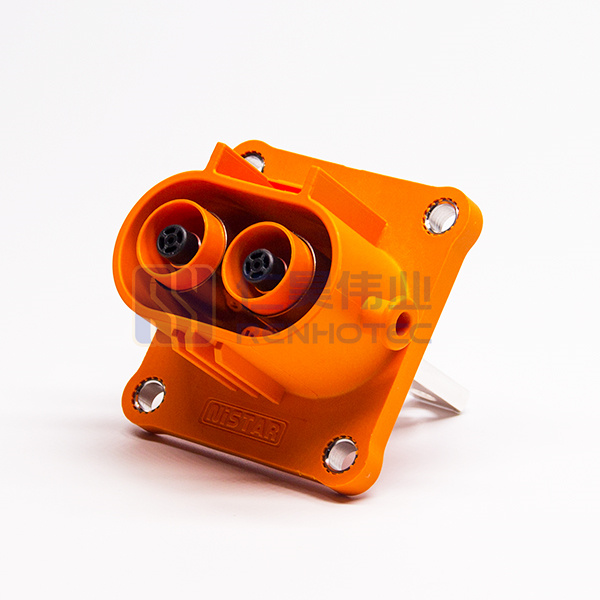

46 (1) — HVIL高壓互鎖連接器2芯8mm200A塑膠插座6.5mm銅排通孔

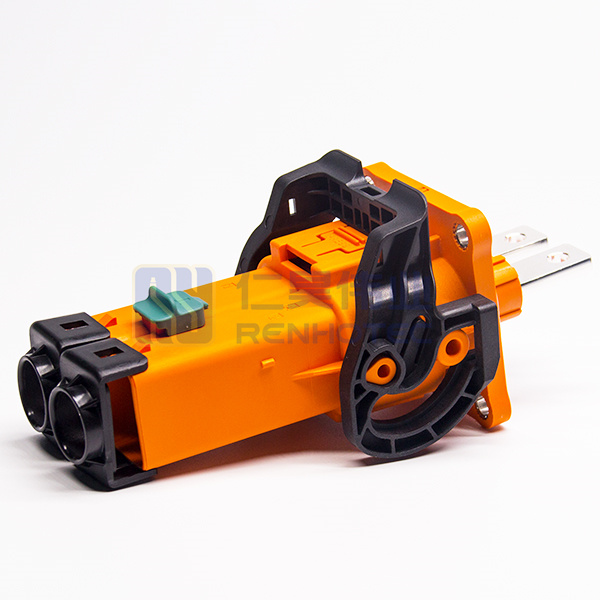

45 (3) — 新能源汽車連接器HVIL系列塑膠2芯8mm200A直型插頭+插座接6.5mm通孔線

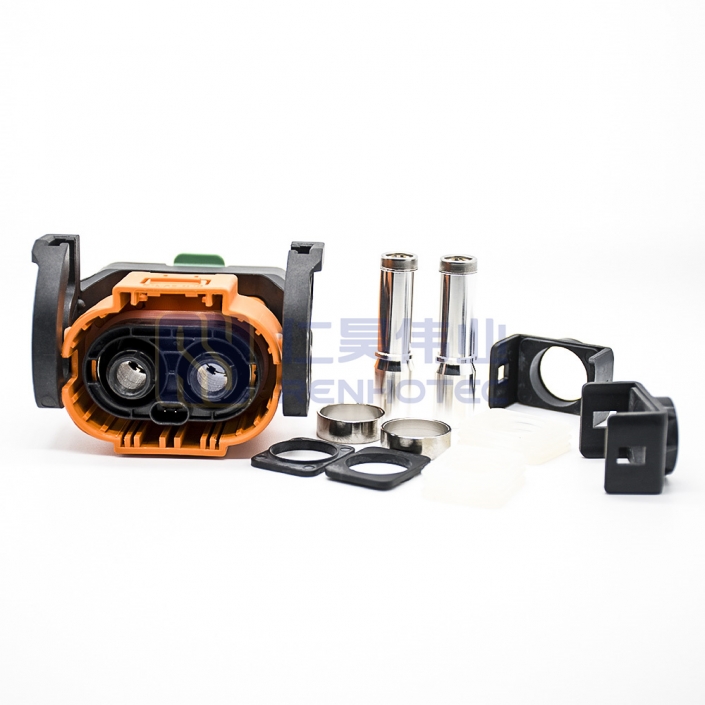

44 (2) — HVIL系列高壓連接器直型塑膠2芯8mm200A插頭接50mm2線

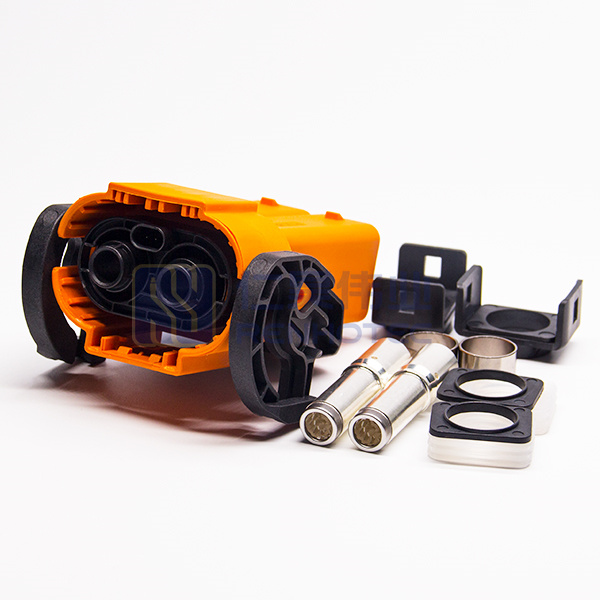

44 (6) — HVIL高壓互鎖連接器塑膠8mm2芯200A直型插頭接35平方線

加載更多

下單前聯系我們獲取高壓互鎖連接器免費樣品！

仁昊偉業所有HVIL高壓互鎖連接器產品可根據客戶要求定制不同的尺寸和規格，常規產品提供免費樣品測試。

樣品領取

公司地址

廣東省東莞市虎門鎮路
東村新園北5路5號

聯系電話

400-6263-698
免費咨詢熱線

其他聯系方式

sale@renhotec.cn
信箱平臺

高壓互鎖廠商簡介

深圳市仁昊偉業科技是專業從事研發、制造、銷售高壓互鎖連接器及配套線束的科技創新企業，致力成為高壓互鎖連接器產品和系統方案的優秀提供商。公司擁有經驗豐富、專業可靠的核心管理和技術團隊，可提供整套高壓互鎖連接器線束方案設計和選型。公司已經通過IATF16949 : 2016、IS09001 : 2015質量管理體系認證。公司的高壓互鎖連接器產品致力于以綠色、環保、實用為設計理念，參照國際、國內標準，打造新一代的環保產品，所有產品符合RoHs標準。

本司目前擁有工控自動化產品生產線、汽車傳感器產品生產線、新能源汽車高壓線束（模塊）產品生產線、專業連接器裝配生產線；低壓線束產品生產線、電液系統電纜組件生產線、成型注塑機械加工車間、自動化下線生產車間、灌膠密封車間等。

新能源資訊

2025年7月8日

采購人員如何評估新能源連接器廠家的交付能力

2023年5月6日

高壓互鎖連接器該如何安裝

2023年4月27日

高壓互鎖連接器的作用有哪些

2023年4月20日

仁昊偉業的歐標充電槍怎么樣

2023年3月24日

新能源汽車對高壓互鎖連接器的特殊性能要求

新能源充電槍國標電動汽車供電端充電樁端充電槍交流250A彎把式

2023年3月7日

新能源汽車連接器在車載系統中的應用

最佳汽車GPS天線黑色WIFI天線組件到藍色FAKRA與電纜RG174

2023年3月6日

新能源汽車連接器有哪些優勢

高壓互鎖產品優勢

售后完善

本司所有新能源連接器產品均享受一年內免費質保服務，免去您的采購后顧之憂！

質量認證

新能源系列均通過ISO9001體系認證，根據ROHS 、REACH標準要求進行生產！

研發經驗

2005年成立，十五年新能源連接器生產研發經驗，解決各種設計難題。

按需定制

提供儲能、充電槍、高壓互鎖等新能源產品定制服務，交貨及時，價格公道！

新能源系列分類

儲能連接器

儲能線束

新能源充電槍

高壓互鎖連接器

新能源汽車端子

HVIL連接器工作原理

具備高壓互鎖功能的高壓連接器，由殼體、高壓導電件、低壓信號導電件和監測器及監測線路共同組成。高壓互鎖連接器，一般實現方式是，對插的一對公頭、母頭上，分別固定著一對高壓接插件和一對低壓接插件。高壓斷開狀態，低壓回路被切斷；高壓連接狀態，低壓回路的斷點被短接，形成完整回路。

高圧互鎖回路設計原理

全部高壓連接器對接位置，都配合有高壓互鎖信號回路，但回路形式與高壓回路不具有必然的聯系。也就是說，高壓上，電氣A和電氣B構成一個完整回路。但高壓互鎖，可能給A設置一個單獨的互鎖信號回路，給B單獨設置一個互鎖信號回路；也可能把A和B的互鎖信號串聯在一個回路中。

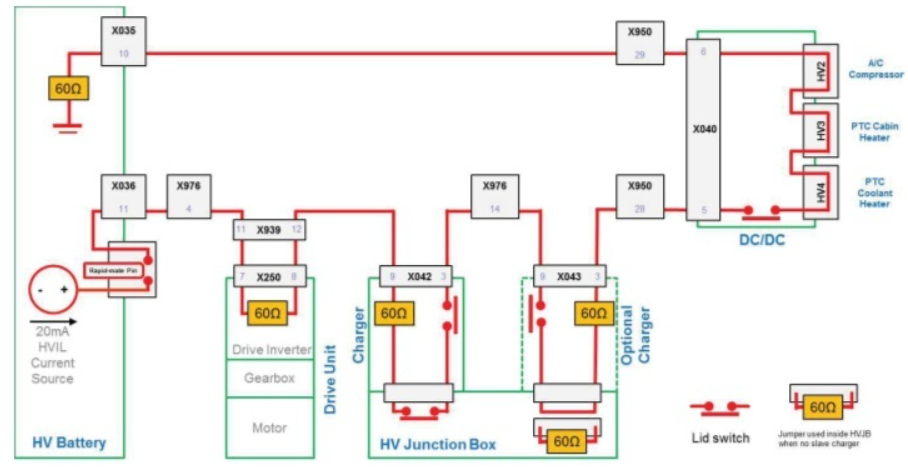

高壓回路內以動力電池包作為電源，低壓回路也需要一個檢測用電源，讓低壓信號沿著閉合的低壓回路傳遞。一旦低壓信號中斷，說明某一個高壓連接器有松動或者脫落。高壓互鎖原理圖如下。在下面圖片體現的高壓互鎖信號回路基礎上，按照整體策略，設計監測點或者監測回路，負責將高壓互鎖信號回路的狀態傳遞給VCU或者BMS。

高壓互鎖回路的組成

高壓互鎖技術的實現，需要如下設備共同完成：高壓互鎖連接器及高低壓導線，閉合的低壓電源信號周轉回路，高壓互鎖監測回路及監測器（監測模塊可以在電池管理系統BMS上，也可以在整車控制器VCU上，或者二者分別具備監測功能），直接受高壓互鎖監測信號控制的高壓繼電器（如果有），VCU根據高壓互鎖監測結果控制的高壓繼電器。

高壓互鎖監測器分為兩種，一種是監測高壓回路是否完整連接，另一種是監測高壓電氣外殼是否就位。兩種監測器分別用在不同的高壓互鎖系統中，不能混用。

高壓互鎖回路設計原則

由于電動車動力系統是由多個子系統組成的，他們兩兩之間都是靠高壓連接器相互連接，同時運行的環境十分惡劣，大多數工況處在振動與沖擊條件下，因此高壓互鎖設計是確保人員安全和車輛設備安全運行的關鍵。總體來看，電動汽車高壓互鎖回路設計須遵循以下原則：

1)HVIL回路必須能夠有效、實時、連續地監測整個高壓回路的通/斷情況;

2)所有高壓連接器應具備機械互鎖裝置，并且只有HVIL回路先行斷開以后才能接通連接器;

3)所有高壓連接器在非人為的情況下，不能被接通或斷開;

4)HVIL回路應具備在某種特殊情況下，可以直接通過BMS檢測HVIL回路，直接斷開高壓回路;

5)無論電動汽車在任何狀態，HVIL在識別到危險時，車輛必須對危險情況做出報警提示，需要儀表或指示器以聲或光報警的形式提醒駕駛員。

高壓互鎖回路結構

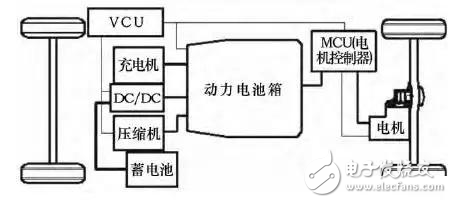

1、純電動汽車(EV)高壓互鎖回路

與傳統車相比，EV車輛新增電機、電機控制器、DC/DC、高壓動力電池、高壓壓縮機等高壓用電或供電裝置。

GB/T 18384.1-2015，GB/T18384.2-2015， GB/T18384.3-2015《電動汽車安全要求》等相應的法規要求：純電動車高壓系統中的電器元件應具絕緣防護性，可以通過絕緣、遮攔、外殼和金屬網板等一些防護裝置來防止直接接觸。防護裝置應牢固可靠，并耐機械沖擊。防護裝置只能通過專業工具或維修鑰匙打開或去掉而進行相應的維修、維護。而高壓連接器非人為自行斷開都不應導致車輛產生危險。

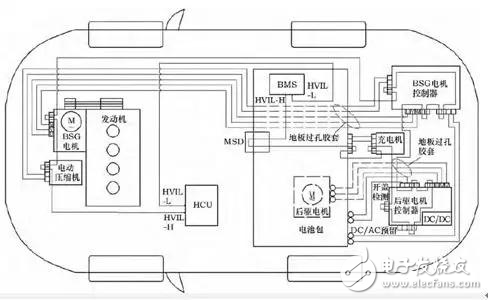

2、插電混合動力汽車(PHEV)高壓互鎖回路

1)互鎖線束應從各高壓零部件低壓接口引出且與高壓線束分開布置;

2)高壓互鎖回路中各高壓器件的串聯順序應按下圖所示進行。

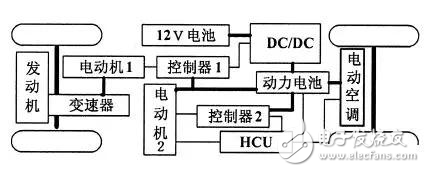

3、混合動力汽車(HEV)高壓互鎖回路按照GB/T 19751《混合動力電動汽車安全要求》、GB/T 18384.1《電動汽車安全要求第1部分：車載儲能裝置》、GB/T 18384.2《電動汽車安全要求第2部分：功能安全和故障防護》、GB/T18384.3《電動汽車安全要求第3部分：人員觸電防護》法規要求，HEV動力電路系統的帶電部件，應通過絕緣或使用蓋、防護欄、金屬網板等來防止直接接觸。這些防護裝置應牢固可靠，并耐機械沖擊。在不使用工具或無意識的情況下，它們不能被打開、分離或移開。而且電氣聯接件任何不期望的斷開都不應導致車輛產生危險。
