(MMBX)MMXX射頻同軸連接器[良心分享]

/分類： /作者：

在射頻連接器的大家族中，有著很多不同的種類組成，其中包含bnc、sma、smb、f頭、n頭等等，但是今天小編想在這里介紹一下(MMBX)MMXX射頻同軸連接器。如果您對于(MMBX)MMXX射頻同軸連接器還不熟悉的話，下面可以通過這篇文章，對于(MMBX)MMXX射頻同軸連接器有一個更為深入的認識。

仁昊偉業科技工程師指出，MMXX 連接器專用于板對板射頻連接和板對模塊射頻連接。MMXX 出色的機械設計使其能夠處理徑向和軸向的機械偏差，同時仍能保持優良的電氣性能。

MMXX 為更高的集成度和小型化發展給出了答案。

MMXX連接器主要用于板與板之間或者模塊與模塊之間的連接。可以用它來代替線纜組件，從而大大減少占用的空間，

使器件的設計產生質的變化。此外，該連接器可以實現多個PCB或者模塊間復雜的堆棧。

它是具有盲插功能和工作余量的板對板、多點連接的完美解決方案。

連接器型號：MMBX

外殼材料：黃銅鍍金

中心導體：鈹銅鍍金

絕緣子：PTFE

阻抗：50 歐姆

中心導體類型：母針

安裝方式：表面安裝

讀完上文之后，您對于(MMBX)MMXX射頻同軸連接器應該有一個基礎的了解了吧，如果您想采購(MMBX)MMXX射頻同軸連接器，并且在尋找(MMBX)MMXX射頻同軸連接器廠家的話，可以考慮一下仁昊偉業科技。這是一家有著十六年射頻同軸連接器生產經驗的廠商，所生產的射頻系列產品涵蓋了行業的所有，足以滿足各類中高端客戶的需求。歡迎撥打電話400-6263-698，來仁昊(MMBX)MMXX射頻同軸連接器廠商采購您想要的優質產品。

“(MMBX)MMXX射頻同軸連接器[良心分享]”這篇文章中使用的配圖均來自仁昊偉業科技攝影團隊高清拍攝，僅供本站用戶查閱，請勿轉載自商業用途，謝謝配合。

SMC射頻連接器廠家排名【快來看看】

/分類： /作者：

在市面上，生產射頻連接器的廠家實在是太多了，面對這么多的射頻連接器廠商，用戶朋友應該如何選擇?有的用戶會在網絡上搜索射頻連接器廠家排名，因?yàn)樗麄冇X得排名好的廠商，生產出來的產品一定會靠譜一點。那么SMC射頻連接器廠家排名是怎樣的呢?在我們了解SMC射頻連接器廠家排名之前，先來認識一下什么是SMC射頻連接器。

仁昊偉業科技工程師指出，SMC系列同軸連接器是SMB系列的螺紋變形，其內部結構尺寸與SMB相同，特性阻抗有50 歐和75歐，頻率范圍0-11GHz;具有體積小、重量輕、抗振性能好、電壓駐波比優越等特點，能與國際同類產品互換;用于雷達、導航等無線設置和儀器。

連接器類型：SMC

外殼：黃銅鍍金

中心導體：黃銅鍍金

絕緣子：PTFE

中心導體類型：母針

結構：直式

安裝方式：焊接PCB

接電纜型號：無

電氣性能：

頻率：DC 11 Ghz

阻抗：50 ohm

溫度: -65℃ to + 180℃

絕緣阻抗：Min 1000M 歐母

絕緣子耐壓： 750伏

駐波比：≤1.1+0.02F

讀完上文之后，您對于SMC射頻連接器應該有一個基礎的了解了吧，如果您想采購SMC射頻連接器，并且在尋找SMC射頻連接器廠家的話，可以考慮一下仁昊偉業科技。這是一家有著十六年射頻同軸連接器生產經驗的廠商，在東莞射頻連接器廠家排名中一直很靠前，所生產的射頻系列產品涵蓋了行業的所有，足以滿足各類中高端客戶的需求。歡迎撥打電話400-6263-698，來仁昊SMC射頻連接器廠商采購您想要的優質產品。

“SMC射頻連接器廠家排名”這篇文章中使用的配圖均來自仁昊偉業科技攝影團隊高清拍攝，僅供本站用戶查閱，請勿轉載自商業用途，謝謝配合。

同軸電纜類型有好多，可別被繞暈了！

/分類： /作者：

在我們?nèi)粘Ｉ钪校S電纜在很多領域都有應用，如果把同軸電纜做一個歸納分類，我們會發現它有很多不同的類型，那么到底同軸電纜的類型有哪些呢?下面仁昊偉業科技專業的同軸電纜廠商，將為您詳細介紹一下同軸電纜類型方面的知識。

一般來說，同軸電纜的類型可以分為硬線同軸電纜、三軸電纜、剛性同軸電纜、輻射電纜四類，具體內容如下：

1、硬線同軸電纜

硬線同軸電纜依賴于圓形銅管和金屬組合作為屏蔽，例如鋁或銅。這些電纜通常用于將發射器連接到天線。

2、三軸電纜

三軸電纜具有第三層屏蔽，其接地以保護沿電纜傳輸?shù)男盘枴?/p>

3、剛性同軸電纜

剛性同軸電纜由雙銅管組成，可用作不可彎曲的管道。這些線路設計用于高功率射頻(RF)發射器之間的室內使用。

4、輻射電纜

輻射電纜模仿硬線電纜的許多組件，但屏蔽中的調諧插槽與電纜工作的RF波長相匹配。它通常用于電梯，工防設備和地下隧道。

通過上文的講解，您對于硬線同軸電纜、三軸電纜、剛性同軸電纜、輻射電纜這四種類型的同軸電纜應該基本了解了，更多同軸電纜類型方面的技術知識，仁昊偉業科技會繼續更新在射頻專題(http://m.kataqita.cn/products/rf-coaxial-cable/)上與您分享。如果需要采購?fù)S電纜方面的產品，可直接撥打我們的熱線電話400-6263-698，專業工程師免費為您答疑解惑。

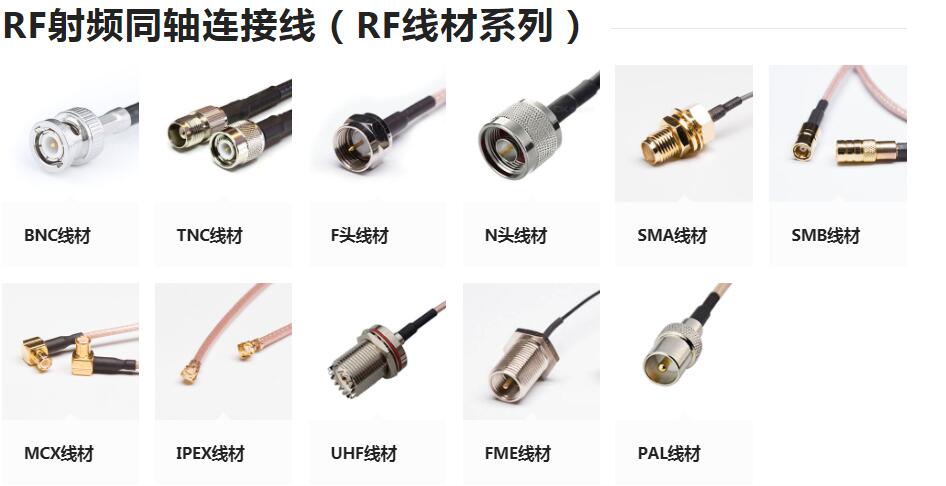

射頻同軸電纜產品專題頁面地址：http://m.kataqita.cn/products/rf-coaxial-cable/，此頁面上已上傳了上千款優質同軸線材，包含了bnc、sma、smb、tnc、f頭、n頭等等，每一款均通過了ISO認證，符合國際環保要求，性能可靠，承諾所有用戶一年質保，售后體系完善，交期快，是您可以放心合作的專業廠商。

輕松掌握同軸電纜安裝方法，就這么簡單!

/分類： /作者：

用戶朋友們在采購?fù)晖S電纜之后，便會將產品投入使用，想要使用同軸電纜產品，那就繞不開它的安裝，那么到底同軸電纜的安裝方法是什么樣的呢，下面仁昊偉業科技工程師將為您詳細介紹一下正確的科學的同軸電纜安裝方法，希望通過我們的講解，您能快速學會同軸電纜的正確安裝。

同軸電纜產品，通常情況在設備與設備之間進行安裝。在每一個用戶位置上都裝備有一個連接器，為用戶提供接口。具體的接口的安裝方法如下：

1、細纜：將細纜切斷，兩頭裝上BNC頭，然后接在T型連接器兩端。

2、粗纜：粗纜一般采用一種類似夾板的Tap裝置進行安裝，它利用Tap上的引導針穿透電纜的絕緣層，直接與導體相連。電纜兩端頭設有終端器，以削弱信號的反射作用。用于傳輸速率為10Mbit/s的網絡 。

讀完上文之后，您對于同軸電纜安裝方法應該有一個基本認識了，更多同軸電纜安裝方面的知識，仁昊偉業科技運營團隊會繼續編輯整理發布在射頻專題(http://m.kataqita.cn/products/rf-coaxial-cable/)上與您分享。在這里，希望每一位用戶都能夠正確的安裝同軸電纜，這樣才能最大程度的發揮產品的性能。如需采購?fù)S電纜產品，請撥打我們的電話400-6263-698，專業人員全程輔助您的采購工作順利進行。

仁昊偉業科技，國內專業的同軸電纜生產廠家，至今已有十五年的同軸電纜生產經驗，產品通過了ISO認證，符合國際環保要求，性能可靠，承諾所有用戶一年質保，售后體系完善，交期快，還在猶豫什么，立刻進入我們的射頻同軸電纜產品專題頁面(http://m.kataqita.cn/products/rf-coaxial-cable/)挑選您想要的優質產品吧。

哇，同軸連接器有這么多特點呢！

/0 評論/分類： /作者：

采購?fù)S連接器，撥打電話：400-6263-698。同軸連接器廠商工程師將會為您介紹一下同軸連接器產品的特點，希望通過我們的講解，您能對同軸連接器特點有一個基本的了解。一般來說，同軸連接器的產品特點主要表現在5個方面，具體內容如下：

1.規格品種多：國際通用系列20多個，品種規格更多。

2.零件加工主要是車削機加工，裝配手工作業多，難以進行自動化裝配。

3.靠機械結構保證電氣特性，屬機電一體化產品，與其它低頻類連接器有本質的區別。

4.產品可靠性，失效模式與失效機理復雜。

5.產品更新?lián)Q代時間慢。

讀完上文之后，您對于同軸連接器的產品特點是什么應該有一個基本認識了，更多同軸連接器方面的技術知識，仁昊偉業科技同軸連接器工程師會繼續編輯整理發布在我們的資訊頻道，供您免費查閱。如需采購?fù)S連接器相關的產品，請直接撥打我們的熱線電話：400-6263-698，專業工程師免費為您服務。仁昊偉業科技同軸連接器系列的產品種類豐富，任何你想要RF同軸系列在我們的官網上您都可以找到。

仁昊偉業科技有限公司，專業的同軸連接器生產廠商，選擇我們的同軸連接器產品，您不用為售后問題擔憂，我們承諾所有客戶一年內免費質保，并且能夠保質保量的為客戶提供貨物。還在猶豫什么呢，趕快來仁昊偉業科技官網下單吧，您想要的好產品全在這里。

原來同軸連接器選型時需要注意這些

/0 評論/分類： /作者：

在我們的生活中，很多地方都使用到同軸連接器產品，雖然同軸連接器在我們周圍有著較高的出鏡率，但是人們對于同軸連接器的選型未必了解。下面仁昊偉業科技射頻連接器工程師將會為您詳細介紹一下同軸連接器選型方面的知識，希望通過我們的介紹，您對于同軸連接器有一個更深的認識。

同軸連接器的選型，有8個方面需要引起人們的注意，具體內容如下：

1.選定的同軸連接器要符合實際使用的頻率范圍。

2.選定的同軸連接器要有較小的駐波比。

3.有IM要求時，要考慮同軸連接器的材料及鍍層。

4.選定的同軸連接器要與配接的同軸連接器或電纜的阻抗匹配。

5.螺紋同軸連接器的EMC比任何卡口式、推拉式同軸連接器要好。

6.選定的同軸連接器要有較小的插入損耗。

7.通常情況下，直式同軸連接器的電性能比彎式的要好，可以根據實際使用情況來選用。

8.通用同軸連接器滿足要求時，不選用高性能同軸連接器。

讀完上文之后，您對于同軸連接器的選型知識應該心中有數了吧。更多與同軸連接器采購相關的內容，仁昊偉業科技工程師會繼續編輯整理發布在射頻專題上供您免費查閱。如需采購?fù)S連接器相關的產品，請進入我們的射頻產品專題頁面挑選您心儀的產品，專題地址：http://m.kataqita.cn/products/。仁昊偉業科技有限公司，國內專業的同軸連接器生產廠商，我們生產的同軸系列產品均通過了ISO認證，符合國際環保要求，質量可靠，售后體系完善，值得您的信賴。下單咨詢，撥打電話：400-6263-698，專業工程師免費為您服務。

一篇文章讓你弄懂射頻連接器中濾波器SAW原理

/0 評論/分類： /作者：

關于射頻連接器相關的技術文章，仁昊偉業科技已更新過很多篇了，但是關于射頻連接器中濾波器SAW原理這塊還從未涉足過，下文中仁昊偉業科技將重點為大家科普一下射頻連接器中濾波器SAW原理，讓大家對射頻連接器有一個更深入的認識。

您知道SAW濾波器全名是什么嗎，在業內，它也被人們稱為聲表面波濾波器，主要是采用石英晶體、壓電陶瓷等壓電材料作為原材料，利用其壓電效應和聲表面波傳播的物理特性而做成的一種濾波專用型器件，運用于電視機及錄像機中頻電路中，以取代LC中頻濾波器，使圖像、聲音的質量大大提高。聲表面波SAW(Surface Acoustic Wave)就是在壓電基片材料表面產生和傳播、且振幅隨深入基片材料的深度提升而迅速降低的彈性波。

仁昊偉業科技工程師指出，SAW濾波器由壓電材料制成的基片及燒制在其上面的梳狀電極所組成，當給聲表面波濾波器輸大端輸入信號后，在電極司壓電材料表面將產生與外加信號頻率相同的機械振動波。該振動波以聲波速率在壓電基片表面?zhèn)鞑ィ?dāng)該波到底輸出端的時候，由輸出端梳狀電極構成的換能器將聲能轉換成交變電信號輸出。

SAW濾波器是由兩個換能器組成的，輸入端換能器將電能轉換成聲能發出聲表面波，而輸出端換能器則是將接收到的聲表面波聲能轉換成電能輸出。聲表面波濾波器就是使用壓電基片上的這2個換能器來產生聲表面波和檢出聲表面波的，以完成濾波的功能。

SAW濾波器最為主要的特點是設計較為靈活、模擬/數字兼容、群延遲時間偏差和頻率選擇性優良(可選頻率范圍10MHz ~ 3GHz)、輸入輸出阻抗誤差小、傳輸損耗小、抗電磁干擾(EMI)性能好、可靠性高、制作的器件體積小、重量輕(其體積、重量各自是陶瓷介質濾波器的1/40 和1/30 左右)，且能構建多種復雜的功能。SAW濾波器達到了短小化和高頻化、數字化、高性能、高可靠等方面的要求。當然它有著自身的不足之處，那便是需要的基片原材料比較昂貴，同時對基片的定向、切割、研磨、拋光和制造工藝也有著較高的要求。

關于“射頻連接器中濾波器SAW原理”的內容就介紹到這里了，如果對于文中某些地方存有疑惑，可以向我們發送郵件進行咨詢，專業工程師會第一時間為您答疑解惑。目前，仁昊偉業科技官網上更新了上百篇射頻相關的技術資料，足以解決大部分用戶關于射頻產品方面的問題，查閱地址：http://m.kataqita.cn/products/rf-connector/。

仁昊偉業科技，國內專業的射頻連接器廠家，有著非常成熟的生產產業鏈，專注射頻領域15年，我們生產的射頻連接器產品包含了BNC、SMA、TNC、MMCX、MCX、F頭、N頭、SMB、UHF、Fakra等，每一款均通過了ISO認證，符合國際環保要求，如果您想采購這些優質射頻產品的話，撥打我們的電話400-62636-698即可。

本文來源：http://m.kataqita.cn/spljq/18465/

認識射頻同軸電纜的彎曲特性讀這篇文章就夠了

/0 評論/分類： /作者：

不知道您對于射頻同軸電纜的認識有多少，下文中，仁昊偉業科技工程師將重點為您介紹射頻同軸電纜的彎曲特性的知識，如果您對這方面了解較淺的話，就來好好讀讀這篇文章吧。

仁昊偉業連接器廠家，射頻同軸電纜產品每個月有著較高的出貨量，因此我們的工程師會經常與客戶進行溝通，發現不少客戶在提到同軸電纜組件的要求時包括了電氣性能，柔韌性，使用環境等，總的概括就是說太過理想化。因?yàn)椴簧僖笾g其實是有沖突的，正如魚和熊掌不可兼得也。比如想讓射頻同軸電纜產品差損小，又希望射頻同軸電纜彎曲半徑很小，肯定是存在矛盾的，主要原因是電纜的差損與纜的外徑成反比。下面仁昊偉業科技工程師就來談一談同軸電纜的彎曲特性。

針對那些在實驗室中比較常見的射頻同軸電纜產品，它的彎曲特性可以保證測試的精度的準確性，由于射頻同軸電纜的彎曲會造成駐波比，損耗和相位的變化。

絕大數的射頻同軸電纜產品，都有最小彎曲半徑要求，這個最小彎曲半徑又分為靜態和動態二種。例如，工防的RG223/U電纜，其容許最小靜態彎曲半徑為30mm，最小動態彎曲半徑則為54mm。在實際測試應用中，建議電纜的最小彎曲半徑不要低于其直徑的10倍。

對射頻同軸電纜進行測試的時候，接頭與電纜連接器位置的工藝在很大程度上影響到整條電纜組件的VSWR和插入損耗的穩定性。從這個角度分析，接頭和電纜根部的防彎曲工藝是衡量和挑選一條射頻測試電纜組件的依據。普遍的熱塑套管并不能很好的起到防止彎曲的作為，好些的方法是加鎧甲(具體鎧甲類型前面文章有談過)。實驗發現，選用該措施的電纜組件，歷經長期使用后，即便連接器磨損，電纜根部仍然完好無損。

在一些微波測試環境下，同軸電纜的測試要求在彎曲時具備很小的相位變化量，通俗的說就是”穩相電纜“，一般來說，微孔介質電纜的相位穩定性會明顯優于實心介質電纜，多股內導體的柔韌性隨提高許多，但多股內導體電纜的相位穩定性略低于單股內導體。在某些場合，彎曲時的相位穩定性是衡量微波電纜性能的重要指標，普遍的外徑約為5mm的微波電纜在彎曲直徑為50mm時，其相位變化在2°~5°兩者之間。

讀完上文之后，您對于射頻同軸電纜的彎曲特性應該有一個基本認識了，更多射頻同軸電纜相關的技術文檔，仁昊偉業科技工程師會繼續整理發布資訊頻道。如果您想采購射頻同軸電纜相關的產品，可以直接進入我們的射頻線纜產品專題頁面(http://m.kataqita.cn/products/rf-coaxial-cable/)挑選心儀的產品。仁昊偉業科技公司，十五年來，一直專注于射頻同軸電纜組件的研發制造，有著完善的射頻同軸電纜工藝生產流程和技術團隊，歡迎來我們的官網采購優質電纜組件產品，電話號碼：400-6263-698。

本文來源：http://m.kataqita.cn/spljq/18436/

認識同軸電纜的射頻屬性讀這篇文章足以

/0 評論/分類： /作者：

對于同軸電纜您了解多少，一般講到同軸電纜的時候，都會談及同軸電纜的射頻屬性，那么你知道同軸電纜的射頻屬性都有哪些嗎，下文中仁昊偉業科技工程師將重點為您介紹一下同軸電纜射頻屬性的知識，希望通過我們的講解，您可以很好的掌握這些同軸電纜的射頻屬性知識。

關于同軸電纜的射頻屬性，主要包含了特征阻抗、寄生電容、傳輸損耗、傳輸時延、回波損耗、額定功率六個方面，具體內容如下：

一、同軸電纜的特征阻抗

它是一個理論計算上的等效參數，反映的是當線材傳輸射頻信號時，可以對射頻信號傳輸阻礙度的度量，在物理層面上反映的是傳輸線對信號的損耗以及對信號的延遲。同軸電纜各部分的特征阻抗出現一致情況時，信號能量便可得到最大化傳輸，倘若特征阻抗不連續，便會出現射頻信號能量的反射損耗，端接源阻抗以及負載阻抗的大小也需要和特征阻抗一致，保證信號功率能夠最大化的傳輸。

二、同軸電纜的寄生電容

因?yàn)橥S線內導體，電介質以及外層屏蔽層的存在，傳輸線具有存儲電荷的能力，所以對信號呈現一定的電容效應，這個電容的大小會限制傳輸線可以傳輸?shù)淖罡吖ぷ黝l率，所以在高頻應用時，要注意傳輸線的長度以及寄生電容的大小對高頻信號的衰減。

三、同軸電纜的傳輸損耗

傳輸損耗是同軸電纜的重要射頻屬性之一，由于導體直流電阻以及高頻趨服效應的存在，傳輸線對信號具有一定的熱損耗，傳輸線越長，損耗越大。

四、同軸電纜的傳輸時延

由于傳輸線中電介質的存在，高頻信號在電介質中傳輸時存在一定的時延，不同頻率的信號，其時延不同，所以在傳輸寬帶高頻信號時，需要關注傳輸時延的影響。

五、同軸電纜的回波損耗

傳輸線因?yàn)橹圃旃に嚒⑵焚|(zhì)的不同，它的特征阻抗會出現不一致和不連續性的情況，這樣一來，就會導致射頻信號的反射損耗，這是因?yàn)榫€材的不夠理想造成的回波損耗，只不過根據同軸線產品本身的品質，損耗會存在一定的差別。

六、同軸電纜的額定功率

導電電阻和高頻趨膚效應會讓同軸電纜在傳輸大功率高頻信號時，讓其自身發熱，同時電介質就有了被擊穿的風險，射頻同軸線材存在一個可以承受的傳輸功率，在這個傳輸功率條件下，射頻同軸線材可以正常使用，超過這個功率限值，同軸線可能會發生失效。

讀完上文之后，您對于同軸電纜的射頻屬性知識應該了解了，更多射頻同軸電纜相關的知識，仁昊偉業科技工程司會繼續整理發布在資訊頻道供您免費查閱。如需采購射頻同軸電纜相關的產品，請直接撥打我們的熱門電話：400-6263-698，專業工程師免費為您服務。仁昊偉業科技，是國內專業的射頻同軸電纜、射頻同軸連接器生產商，至今已有十五年的歷史，我們生產的射頻同軸線纜均通過了ISO認證，符合國際環保要求，值得您的信賴。

“認識同軸電纜的射頻屬性讀這篇文章足以”這篇文章由仁昊偉業科技有限公司運營團隊編輯整理，文章配圖均為我們原創拍攝，部分圖片已經申請了專利保護，僅供本站用戶免費查閱，謝謝配合。最后，衷心祝愿所有同軸電纜采購人員工作順利，生活順心。

專業視角講解射頻連接器屏蔽效率

/0 評論/分類： /作者：

在我們官網上，關于射頻連接器的技術文章已經發布過上百篇，但是沒有一篇介紹過射頻連接器屏蔽效率這方面的內容，下文中，仁昊偉業科技工程師將重點為您科普一下射頻連接器屏蔽效率，希望通過我們的介紹，您能對射頻連接器屏蔽效率有一個基本認識。

RF射頻產品在無線電系統中有著較多的應用，雖然大部分的解決方案都使用了成熟的技術，但是性能和可靠性的細微差異依然對系統有著重大的影響。仁昊偉業科技與很多連接器工程師探討過，得出的結論是，工防產品系列的工程師選擇線纜和射頻連接器時，核心的關注點是低損性和高可靠性，除此之外還有許多其他因素也會考慮，如駐波、耐用性、EMI、PIM和環境性能。那么我們應當如何理解射頻連接器的屏蔽效率呢?

所謂屏蔽效率中的屏蔽層是指包圍和隔離電路的傳導屏障，對射頻同軸電纜來說，被隔離的電路是中心導體、電介質和外導體。由于集膚效應，在微波頻率上，外導體的回流在外導體內側很薄的一層內傳輸。這樣一來，外導體的剩余部分成為了隔離層。因此將屏蔽效率定義為屏蔽層一邊入射的射頻能量與透射到另一邊的射頻能量之間的比率。

反射和吸收是兩個主要屏蔽機制。下圖是公認的屏蔽層分析代表，其中媒介2為屏蔽層。部分入射射頻能量從媒介2表層反射出去。能量的剩余部分進入媒介2，由于材料的電阻損耗，能量被耗散，部分能量被吸收。能量的剩余部分媒介2到達媒介3，其中部分能量又被反射，其余的部分能量抵達媒介3，即屏蔽層需要隔離的區域。

大部分屏蔽體只防電場輻射。防磁需要另辟蹊徑。因?yàn)闆]有實用方法屏蔽磁場，必須使用高導磁率材料覆蓋電路，可以改變電磁輻射方向，避免其干擾電路。高導磁率材料(在圖中以圓環表示)能夠使磁場變形、圓環中心絕緣。在預計出現高能量、電磁脈沖時，經常采用這類屏蔽。比如射頻電纜組件在做相應電磁兼容實驗室，會在線纜外面套一些磁環，減小磁干擾。

關于射頻連接器屏蔽效率的知識就介紹到這里了，更多與射頻連接器相關的技術資料，您可以進入我們的射頻技術頻道(http://m.kataqita.cn/category/spljq/)查看。如需采購射頻連接器相關的產品，直接進入我們的射頻產品專題頁面挑選即可。在我們的網站上已經上傳了上千款射頻連接器系列的優質產品，每一款均通過了ISO認證，符合國際環保要求，售后體系完善，承諾一年質保，值得您的信賴。

仁昊偉業科技，國內專業的射頻同軸連接器廠家，15年來專注于射頻領域的研究，具備完善的產品工藝流程和技術團隊。朝著成為中國高新技術企業而努力，多項專利正在申請的過程中，通過ISO9001質量體系和ISO14001環境體系認證。德索五金電子致力成為射頻領域領導者，在性能上和品質上是德索電子一直努力的動力。
